Panele operatorskie HMI
Panel HMI, panel operatorski to urządzenie służące do komunikacji człowieka z maszyną. Zazwyczaj ma postać ekranu dotykowego bądź z przyciskami. Służą one do wprowadzania danych oraz wartości czy parametrów. Sam pulpit wyświetla parametry maszyny czy obiektu. Pulpit posiada dedykowany firmware oraz hardware. Oparty jest on zazwyczaj o autorskie oprogramowanie producenta. Zdarzają się jednak rozwiązania oparte o platformę np. Windows CE lub Linux.

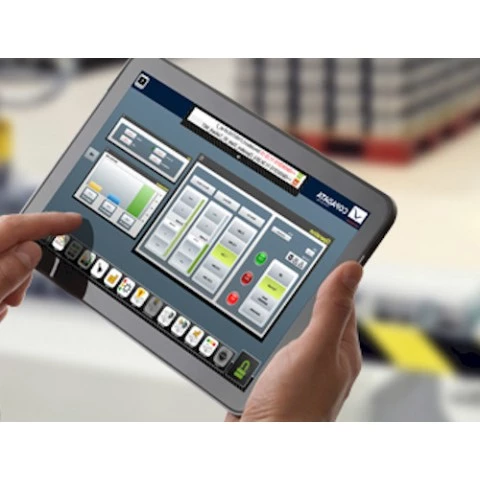

Panele HMI znalazły zastosowanie szczególnie w przemyśle oraz procesach technologicznych. W procesach, w których niezbędna jest wizualizacja. Ewentualnie tam, gdzie zachodzi potrzeba zmian i nastaw. Stanowią popularne elementy różnych maszyn oraz urządzeń. Po odpowiednim zaprogramowaniu funkcji sprawdzają się również przy sterowaniu procesami w inteligentnych budynkach.
Panele operatorskie HMI zapewniają możliwość monitorowania pracy maszyn. Umożliwiają rejestrację danych z procesów technologicznych. Wprowadzanie danych odbywa się intuicyjnie. Przedstawiają również wizualizację danych w postaci wykresów, trendów czy alfa numerycznie. Wykorzystywane są do integracji urządzeń pracujących z różnymi protokołami komunikacyjnymi. Służą również do tworzenia receptur oraz skomplikowanych obliczeń w MACRO.
Aktualnie na rynku istnieją panele operatorskie o różnych rozmiarach. Od kilku calowych do kilkudziesięciu cali. Dostępne są również serwery danych pracujące w chmurze. Wyposażone są we wszystkie funkcje paneli operatorskich. Jednak z tą różnicą, że są bardziej rozbudowane. Można je podpiąć do dowolnego ekranu, pod warunkiem, że posiada odpowiednie porty. Istnieją panele operatorskie wyposażone w standardowe przyciski funkcyjne, klawiatury numeryczne oraz panele dotykowe. Większość paneli wyposażona jest w porty szeregowe. Są to m.in. RS232, RS485 czy RS422. Obecnie panele HMI, jak i panele operatorskie mają również port Ethernet, CAN, Profibus. Zainstalowano nawet komunikację bezprzewodową Wi-Fi.
Panele HMI, panele operatorskie czy komputery przemysłowe ceny mają zróżnicowane. Kryteriami są między innymi: przekątna ekranu, pamięć, interfejsy komunikacyjne, żywotność oraz przeznaczenie. Jednymi z bardziej popularnych są HMI Siemens czy HMI Weintek. Jednak wszystko zależy od potrzeby konkretnej aplikacji. Ewentualnie od upodobań programisty czy inwestora.

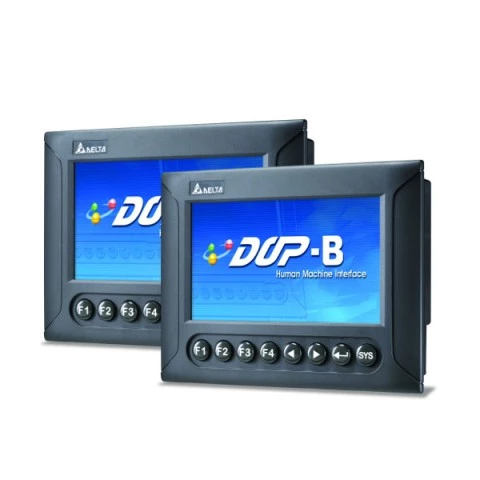

Panele operatorskie HMI marki Delta Electronics wyposażone są w szereg portów komunikacyjnych oraz protokołów. Dostępne są w wersji dotykowej oraz z przyciskami, w wielkości od 4,3 do 15". Duży wybór modeli, solidność wykonania, gwarancja niskiej ceny oraz bezpłatne oprogramowanie DOP-Soft uczyniło je atrakcyjnymi dla integratorów oraz producentów maszyn i urządzeń przemysłowych. Delta Electronics w swojej ofercie posiada również panele HMI z wbudowanym sterownikiem PLC.

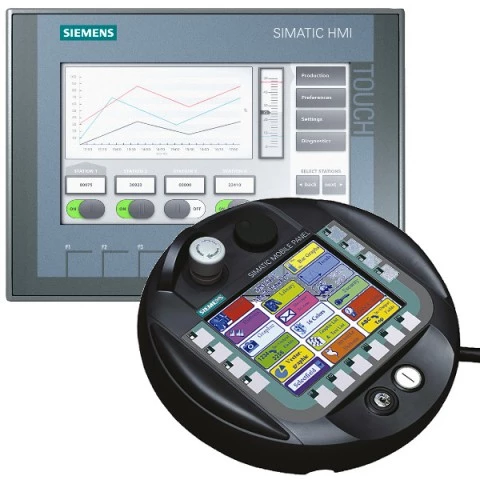

Charakterystyczne urządzenia wspomagające tworzenie wizualizacji w szerokiej bazie przemysłu. Siemens jako producent oferuje panele operatorskie zarówno w wersjach przyciskowych jak i panele dotykowe. Panele HMI Siemens zostały wyposażone w szereg portów komunikacyjnych oraz w zależności od wersji również protokołów mogących współpracować z markami innymi niż Siemens. Urządzenia różnią się wydajnością, rozdzielczością oraz funkcjonalnością ekranów. Serie: COMFORT, BASIC, MULTI oraz MOBILE to doskonały wybór dla wymagających aplikacji. Panel operatorski HMI Siemens możemy zaprogramować przy pomocy WinCC Tia Portal. Siemens oferuje także panele HMI bez oznaczenia producenta na froncie urządzenia.

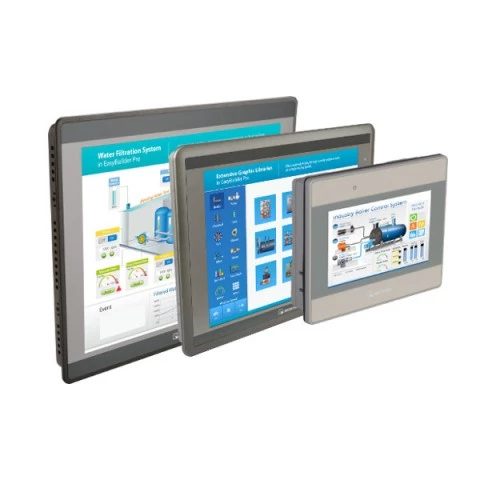

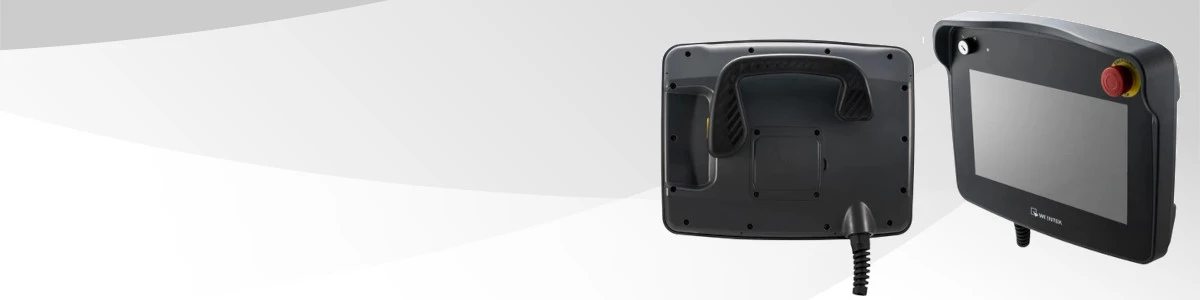

Panele HMI Weintek wyposażone w dotykowe ekrany o wysokiej rozdzielczości zapewniające wysoką jakość wyświetlanych grafik. Weintek HMI posiadają szereg protokołów i portów komunikacyjnych. Darmowe oprogramowanie narzędziowe Easy Builder Pro oraz kompatybilność z urządzeniami wielu różnych producentów stawie je w czołówce paneli operatorskich. Obecnie najpopularniejszym panelem Weintek jest cMT2078X oraz MT8072iP. Oprócz paneli HMI Weintet oferuje również: interfejsy HMI, bramki komunikacyjne oraz usługę zdalnego dostępu EasyAccess2.0. Dostępny jest panel HMI 7" przystosowany do pracy w ujemnych temperaturach.

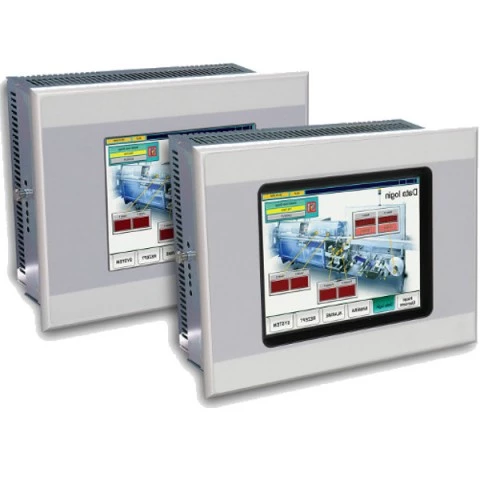

Profesjonalne pulpity operatorskie HMI firmy Eaton dawniej Moeller, uznane w Automatyce przemysłowej za wyjątkowo elastyczne wśród podobnych urządzeń. Dostępne są w wersjach przyciskowych lub dotykowych od kilku do kilkunastu cali. Wszechstronność użytkowania zapewnia opcja bogato rozwiniętej infrastruktury komunikacyjnej takiej jak np. Ethernet czy CAN. Panele HMI dają możliwość rozbudowy o dodatkowe moduły np. PLC zyskujemy kompaktowe urządzenia do sterowania maszyn i urządzeń.

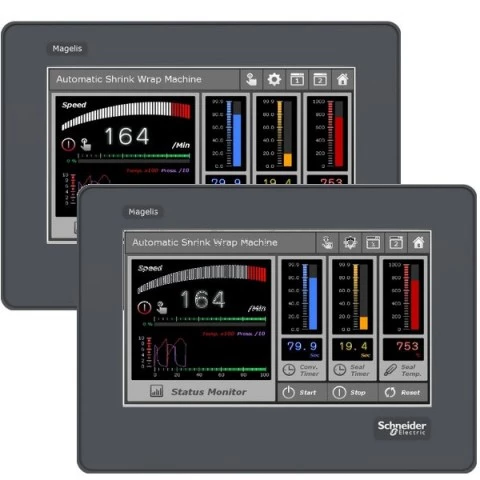

Panele operatorskie firmy Schneider Electric, to wysokiej jakości pulpity operatorskie. Producent oferuje urządzenia o przekątnych od 4" do 15". Wyświetlacze dysponują długą żywotnością, oraz solidnym wykonaniem. W ofercie znajduje się szeroka gama modeli od prostych do zaawansowanych technologicznie paneli operatorskich. Schneider Electric do trudnych warunków przemysłowych proponuje HMI Harmony GTUX z certyfikatem do pracy w niebezpiecznych miejscach.

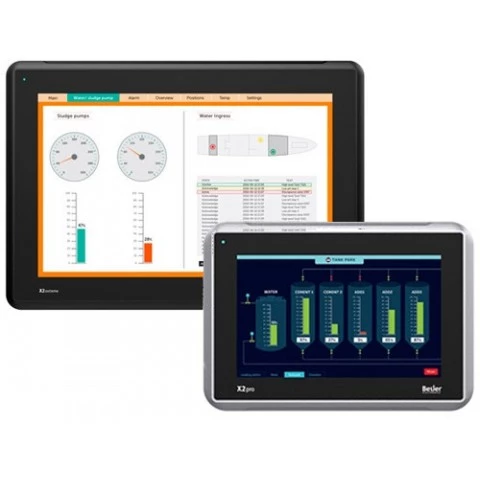

Panele operatorskie HMI Beijer charakteryzują się wysoką wydajnością. Urządzenia wspierane są przez oprogramowanie iX HMI oraz WARP Engineering Studio. Panele HMI Beijer znalazły zastosowanie niemal w każdej gałęzi przemysłu. Dostępne są o przekątnej ekranu od 4 do 21 cali. Dodatkowym atutem jest fakt, iż mogą pracować w szerokim zakresie temperatur. Wszystkie modele cechują się nowoczesnym estetycznym wyglądem.
Panele HMI produkcji Inovance o wysokim stopniu ochrony - IP65. Panele sprawdzają się w zastosowaniach przemysłowych. HMI Inovance współpracują z urządzeniami większości producentów automatyki przemysłowej. Konfiguracja odbywa się za pomocą intuicyjnego oraz darmowego oprogramowania InoTouch Editor. Panele obsługują makra oraz receptury.

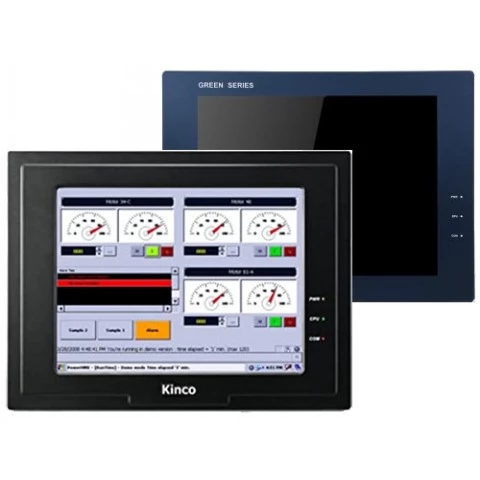

Panele HMI KINCO dostępne są w 8 wielkościach ekranu. W ofercie znajdują się panele operatorskie z możliwością pracy w temperaturze od -20 lub od -10 stopni C. HMI KINCO obsługują wiele protokołów komunikacyjnych. HMI Kinco wykorzystywane są w wielu aplikacjach automatyki przemysłowej.
Panele operatorskie ASEM to szeroki wachlarz urządzeń o wielu zastosowaniach. W ofercie firmy ASEM znajdują się: panele dotykowe, panele operatorskie z klawiaturą, panele HMI ASEM z zabudowanym sterownikiem PLC jak i web-panele.

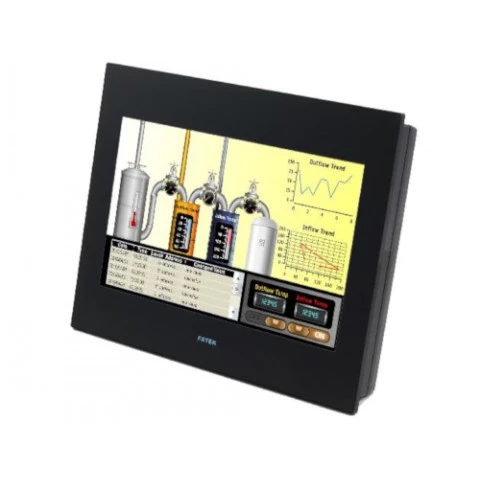

Panele operatorskie HMI Fatek zostały w bogatą bibliotekę obiektów oraz intuicyjne oprogramowanie. HMI Fatek sprawdzają się zarówno w prostych, jak i zaawansowanych technologicznie aplikacjach automatyki przemysłowej. Fatek w ofercie posiada także panel HMI przystosowany do pracy w zakresie temperatur od -20 do +60 st. C.

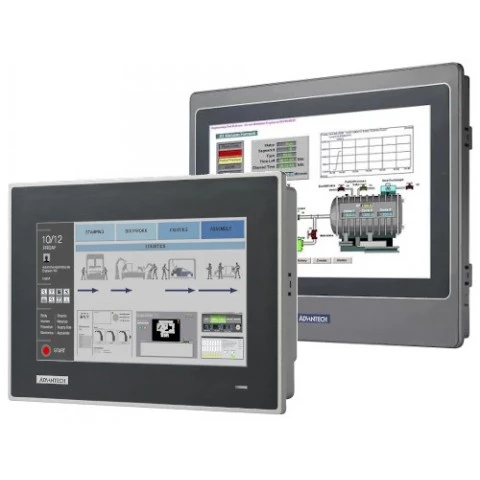

Operatorskie panele HMI Advantech posiadają rezystancyjną nakładkę. W ofercie bogata paleta paneli HMI Advantech. Programowanie odbywa się przy pomocy darmowego narzędzia WebAccess/HMI Designer. HMI Advantech obsługują ponad 250 protokołów komunikacyjnych.

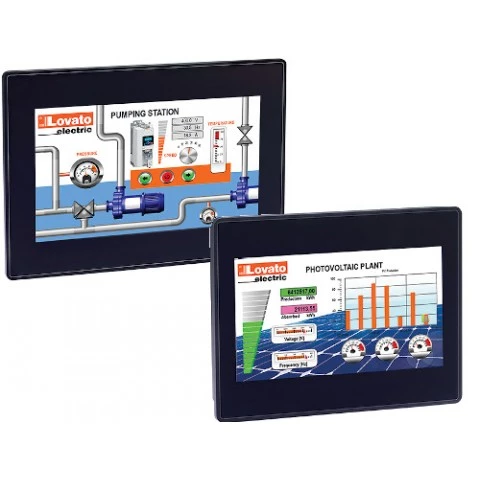

HMI Lovato to grupa zawierająca panele w 3 wielkościach, tj. 4,3", 7" oraz 10". Wszystkie modele bazują na wydajnym procesorze ARM Cortex A8 oraz systemie operacyjnym system operacyjny Linux 3.12. Producent wyposażył HMI w liczne porty komunikacyjne oraz możliwość obsługi licznych protokołów komunikacyjnych.

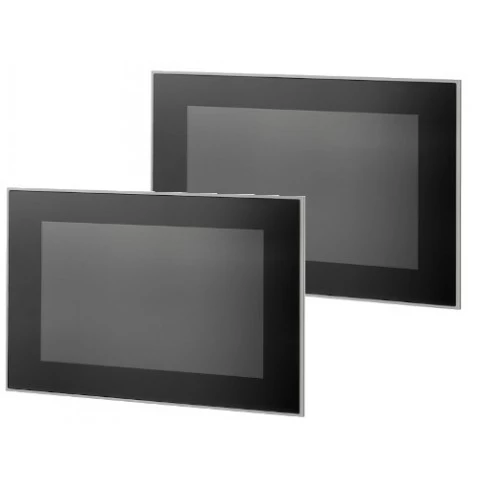

Dotykowe panele HMI Weidmuller bazujące na systemie operacyjnym Linux oraz Browser. Panele Weidmuller charakteryzują się wysokim stopniem ochrony IP66 i możliwością pracy w przedziale temperatur 0...50 stopni Celsjusza. W zależności od wybranego modelu urządzenia występują w wersji z matrycą rezystancyjną lub pojemnościową.

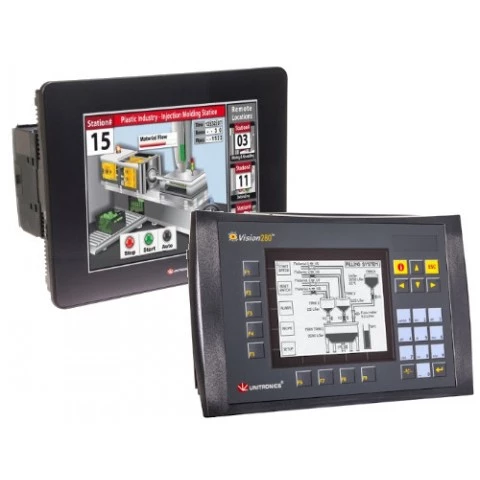

Bogata oferta kolorowych, monochromatycznych paneli HMI Unitronics oraz tych z wbudowanym sterownikiem PLC dla zastosowań przemysłowych. Urządzenia posiadają szerokie możliwości komunikacyjne i konfigurowane w języku drabinkowym przy pomocy oprogramowania U90 Ladder. Ponadto Unitronics oferuje panele HMI przystosowane do pracy w minusowych temperaturach.

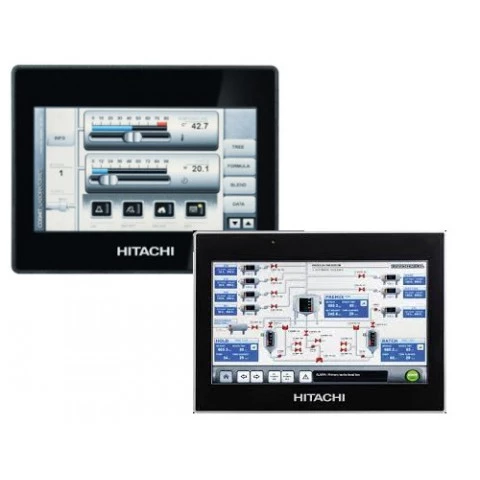

Wysokiej jakości urządzenia z obsługą grafiki wektorowej. Panele HMI producenta Hitachi tworzą szeroką gamę produktów zarówno ekonomicznych jak i zaawansowanych. HMi Hitachi obsługują następujące protokoły komunikacyjne: Hi-Protocol Ethernet, CODESYS Ethernet, Modbus TCP, Modbus RTU, CANopen, Profibus-DP, DeviceNet.
Panele operatorskie Phoenixcontact pracują w oparciu o wydajny system operacyjny Linux embedded. Urządzenia te stały się popularne z uwagi na wbudowaną przeglądarkę HTML5. Ponadto za pomocą aplikacji JavaScript istnieje możliwość tworzenia własnych wizualizacji. Każdy z modeli programowany jest przy pomocy intuicyjnego oprogramowania Qt WebBrowser.

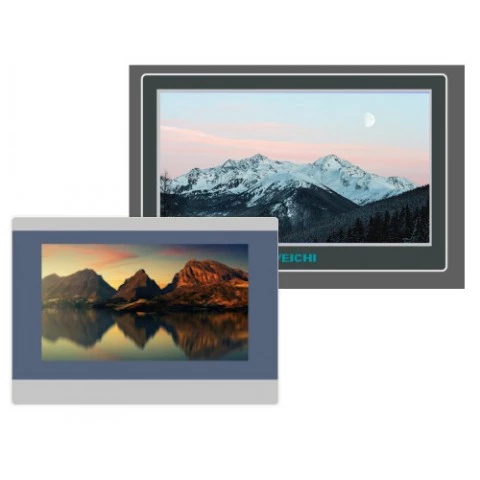

Panele operatorskie marki Veichi o przekątnej ekranu od 4,3" do 15". HMI Veichi obsługują ponad 300 protokołów komunikacyjnych. Urządzenia dostępne w wykonaniu z zabudowanym portem Ethernet oraz wersja ekonomiczna bez portu Ethernet.

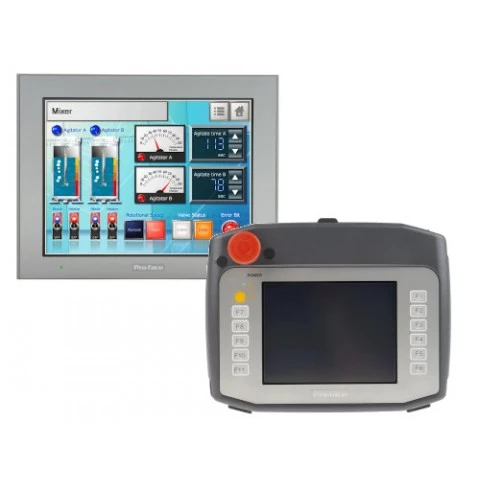

W tej grupie występują panele operatorskie, które dopuszczone zostały do pracy w warunkach morskich oraz takie, które dedykowane są do montażu zewnętrznego. Panele HMI Pro-face są chętnie wybieranymi urządzeniami z uwagi na to, że są kompatybilne do pracy w wieloma sterownikami PLC.

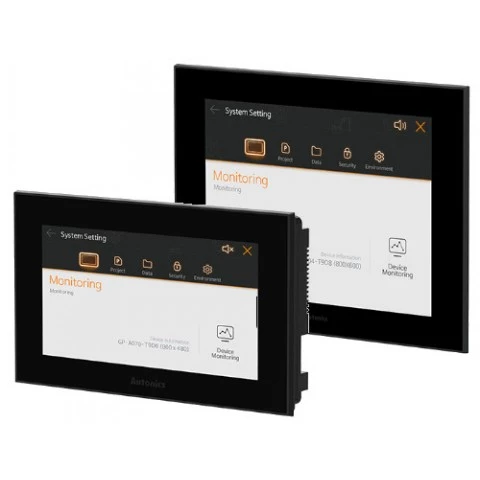

Panele operatorskie HMI Autonics dostępne o przekątnej ekranu od 4,6" do 10,4". Panele dotykowe LP konfigurowane są przy pomocy narzędzia atLogic. W ofercie Autonics znajdują się również panele HMI z zabudowanym sterownikiem PLC.

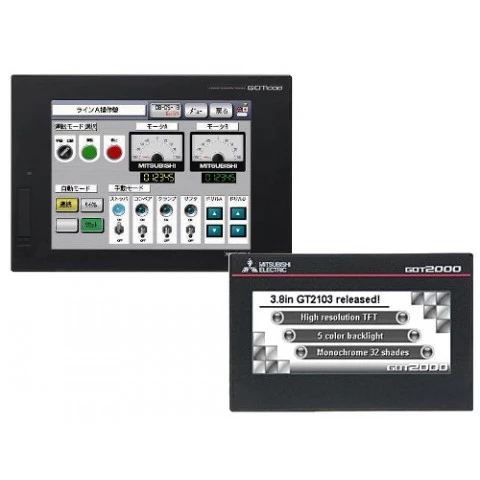

Mitsubishi oferuje panele operatorskie o przekątnej ekranu do 15". Panele HMI Mitsubishi dostępne są w wersji z portem USB od frontu oraz membranową klawiaturą. Konfiguracja paneli dotykowych Mitsubishi Electric odbywa się przy pomocy GT Designer.

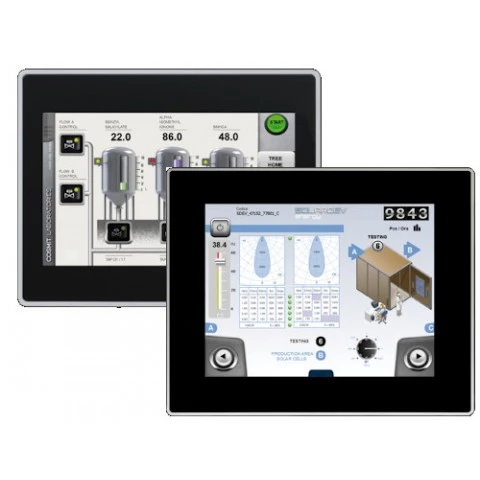

Panele firmy Panasonic cechuje wysoka jakość wykonania, marka jest wiodącym dostawcą w zakresie paneli HMI. W swojej ofercie posiadają standardowe i bardziej rozbudowane produkty. Terminale dotykowe serii HM posiadają porty Ethernet, działają za pomocą technologii VNC. Budowa serwera WWW opiera się na technologii HTML5, dzięki czemu użytkownicy mogą cieszyć się bardziej wysokorozwiniętym sterowaniem, mają też zdolność do zdalnego monitorowania z obojętnie jakiej przeglądarki i urządzenia. Produkty te są dobrą opcją dla integracji systemów w przedsiębiorstwie.

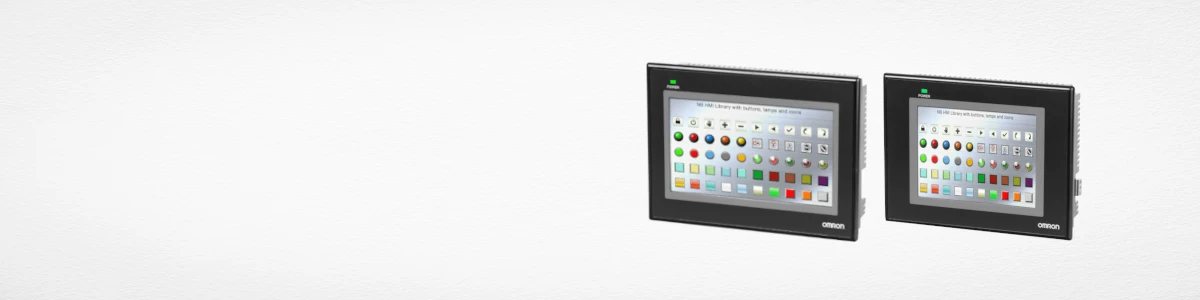

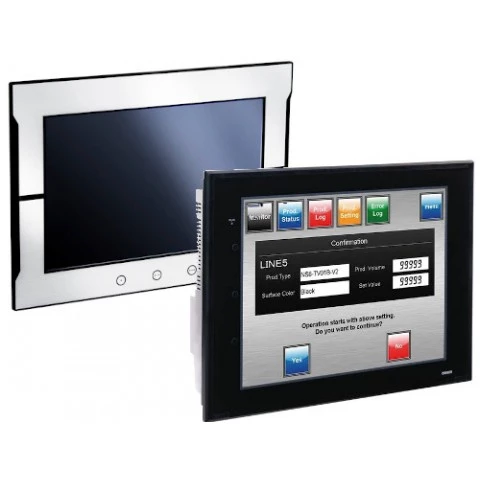

Na rynku dostępnych jest kilka wersji paneli HMI: Seria NQ - są łatwe w użytkowaniu i charakteryzuje je wydajność, Omron Dyalox - te z kolei wyróżniają m.in. sprawne moduły pamięci do 8 GB, Omron NSJ12 / NSJ10- warto tutaj zwrócić uwagę na fakt, że moduł SYSMAC jest zrobiony w przejrzysty sposób, dlatego też dostęp do sterownika PLC, sieci panelu operatorskiego HMI jest osiągalny poprzez pojedynczy port, co jest dużym plusem podczas użytkowania zdalnego, Omron NSJ8 / NSJ5 - jest wydajny i posiada różne warianty rozmiarów, Omron NS15 / NS12 / NS10 / NS8 - głównymi cechami tej serii są: łatwe programowanie oraz zaawansowane funkcje, Omron NS5 - są niewielkich rozmiarów, lecz posiadają duże możliwości, Omron panel ręczny NS5 - bardzo dobrze sprawdza się w niełatwych warunkach, oraz Omron NQ5 / NQ3 wyposażony w jasny i wyraźny wyświetlacz.
W ostatnim czasie zyskują coraz większe uznanie w automatyce przemysłowej. Są często wykorzystywane w celu lepszego i efektywniejszego sterowania procesami produkcyjnymi. Posiadają one doskonałe procesory, wbudowaną pamięć a także panoramiczne wyświetlacze, które ułatwiają obsługę tych urządzeń. Wyposażone są również w kilka interfejsów komunikacyjnych oraz możliwość współpracy z różnorakimi systemami operacyjnymi. Komputery przemysłowe obecnie stosowane w przemyśle podzielić możemy na dwa rodzaje: komputery panelowe z matrycą dotykową oraz komputery kompaktowe z monitorem przemysłowym.
Wykonane z wysokiej jakości materiału, odporne na szkodliwe warunki otoczenia. Folie ochronne paneli HMI na specjalne zamówienie klienta w wersji matowej lub też błyszczącej. Folie oraz szkła ochronne do paneli operatorskich gwarantują odpowiednie zabezpieczenie ekranu, a tym samym zachowują odpowiednie odwzorowanie wyświetlanego obrazu.
Zasilacze impulsowe cenione za niezawodność i szerokie zastosowania. Wykorzystywane są zarówno w automatyce przemysłowej, jak i budynkowej. Dostępnych jest wiele modeli zasilaczy. Poszczególne modele różnią się mocą oraz zasilaniem. Szeroki zakres zasilania umożliwia używanie zasilaczy impulsowych we wszystkich krajach świata. Zasilacze impulsowe są bardzo odporne na zakłócenia sieci oraz krótkie zaniki zasilania. Cechują się kompaktową budową mimo przekazywania wysokiej mocy.

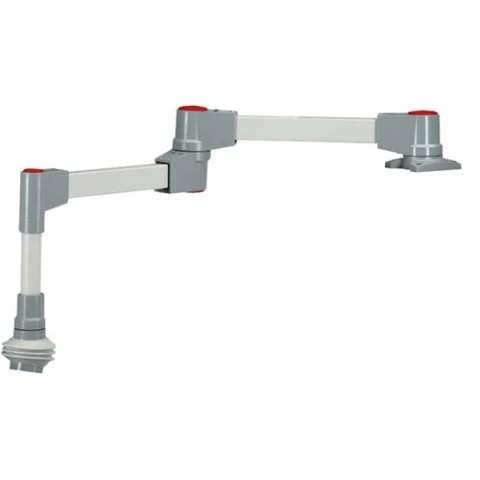

System zawieszonego ramienia wpływa na poprawę bezpieczeństwa pracy operatorów. Zadaniem systemów nośnych ramion jest odizolowanie części roboczej od części sterującej. W skład systemu wchodzą: profile nośne, mocowania ramion, łączniki profili.

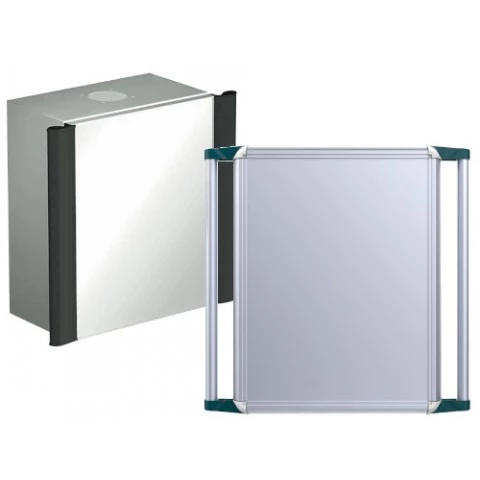

System obudów do paneli HMI ma za zadanie ochronę HMI przed uszkodzeniami mechanicznymi. Puszki chronią panele operatorskie przed nadmiernym zakurzeniem czy odbryzgami płynów. Obudowy systemowe pozwalają na montaż paneli HMI do systemu ramion nośnych.
