Panele operatorskie HMI Lovato

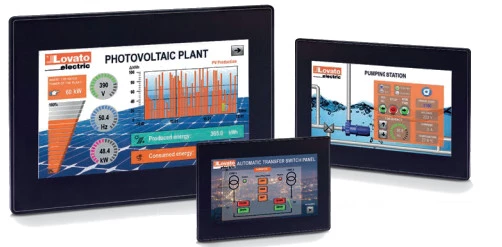

Panele HMI Lovato Electric
Panele HMI Lovato dedykowane do kontroli oraz monitoringu w aplikacjach przemysłowych. Ekonomiczne HMI LRH charakteryzują się intuicyjną konfiguracją. W ofercie dostępne są panele z trzema wielkościami wyświetlacza. Lovato Electric oferuje panele HMI w 3 wielkościach: 7"; 4,3" oraz 10,1". Konfiguracja odbywa się przy pomocy intuicyjnego narzędzia jakim jest LRHSW.
Charakterystyka HMI LRH Lovato
Urządzenia dostępne są w 3 wielkościach, o przekątnej ekranu 4,3"; 7" oraz 10". Wszystkie panele posiadają wyświetlacz TFT 16:9 z podświetleniem LED zapeniającym jasność 200Cd/m. Lovato Electric deklaruje liczbę kolorów na 64k. Panele operatorskie HMI zostały wyposażone w wydajny procesor ARM Cortex A8 oraz system operacyjny Linux 3.12. Ponadto pamięć aplikacji wynosi 60 mb

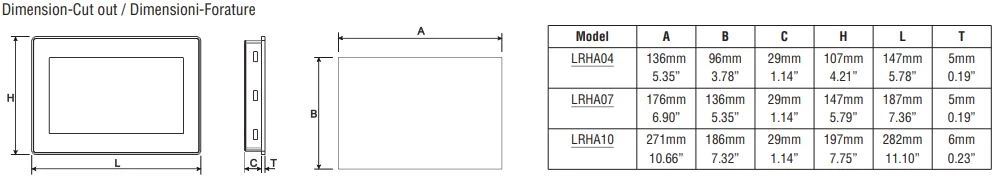

Rysunek z wymiarami paneli operatorskich Lovato
Panele HMI LRH zostały wyposażone w szereg portów komunikacyjnych: RS-232, RS-485, RS-422, USB oraz port Ethernet. Obsługują protokoły Modbus-RTU, Modbus-TCP, OPC UA oraz SIMATIC S7 Ethernet. Dzięki temu współpracują z większością dostępnych na rynku urządzeń wiodących producentów.

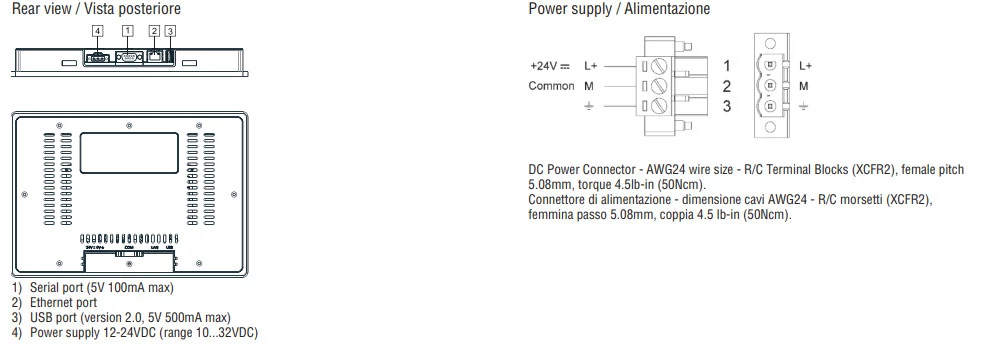

Schemat połączeń

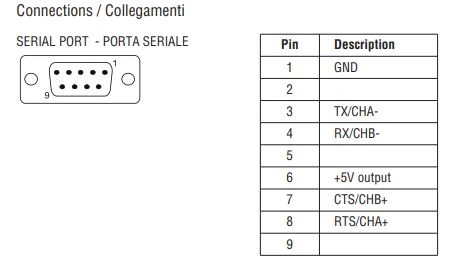

Rozpiska pinów w panelu operatorskim HMI LRH
HMI Lovato mogą pracować w przedziale temperatury od 0 do +50 stopni Celsjusza. Temperatura magazynowania zaś mieści się w przedziale: -20...70 stopni C. Panele dotykowe od frontu posiadają stopień ochrony IP66, natomiast od tyłu wynosi on IP20.
Konfiguracja paneli dotykowych HMI Lovato
Programowanie paneli operatorskich Lovato Electric odbywa się przy pomocy narzędzia LRHSW. Oprogramowanie dostępne jest w wersji do pobrania ze strony producenta lub w wersji na płycie CD. Narzędzie to daje możliwość obsługi grafiki wektorowej. Kolejnym atutem jest bogata biblioteka obiektowa. Dostępne są statyczne oraz dynamiczne obrazy, różnego typy przyciski, kursory, multimedia oraz wiele innych.
