Panele HMI NB Omron

Przegląd serii paneli HMI Omron NB

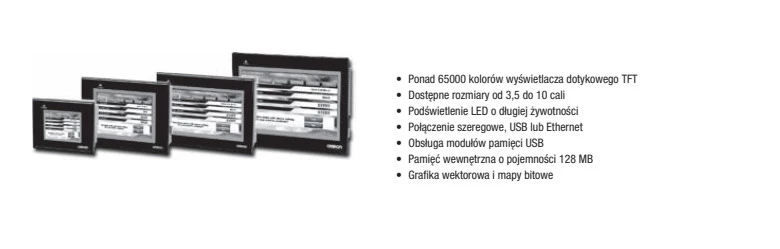

Seria paneli operatorskich Omron NB to doskonałe połączenie ekonomii i funkcjonalności, które idealnie wpisuje się w potrzeby współczesnej automatyki przemysłowej. Panele HMI dostępne są w różnych rozmiarach – od kompaktowych, 3,5-calowych ekranów, aż po większe, 10-calowe wyświetlacze. Dzięki temu można je z łatwością dostosować do różnorodnych środowisk produkcyjnych, co czyni je niezwykle wszechstronnym rozwiązaniem.

Panele HMI Omron NB wyróżniają się nowoczesną technologią wyświetlania. Ekrany TFT LCD z podświetleniem LED oferują szeroki kąt widzenia oraz możliwość wyświetlania ponad 65 000 kolorów. To sprawia, że interfejsy użytkownika są nie tylko funkcjonalne, ale również estetyczne, co znacząco ułatwia obsługę i zwiększa efektywność pracy. Intuicyjność i wygoda użytkowania są kluczowe w automatyce.

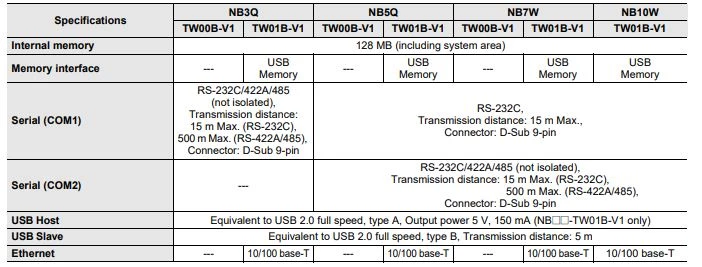

Jednym z największych atutów serii NB jest wszechstronność w zakresie komunikacji. Panele te obsługują:

• połączenia szeregowe,
• USB,
• Ethernet.

To umożliwia łatwą integrację z innymi urządzeniami w systemie automatyki. Dodatkowo, dzięki wewnętrznej pamięci o pojemności 128 MB, panele te mogą przechowywać dużą ilość danych ekranowych, co jest szczególnie przydatne w bardziej złożonych aplikacjach przemysłowych.

Panele HMI Omron NB wspierają również grafikę wektorową i bitmapy, co pozwala na tworzenie zaawansowanych, a jednocześnie estetycznych interfejsów. Dzięki tym funkcjom, panele te stają się niezastąpionym narzędziem w optymalizacji procesów produkcyjnych, oferując użytkownikom intuicyjne i efektywne rozwiązania. To narzędzie, które naprawdę robi różnicę.

Popularne modele paneli HMI Omron NB

W świecie automatyki przemysłowej wybór odpowiedniego panelu HMI może znacząco wpłynąć na efektywność i precyzję procesów produkcyjnych. Omron, jako jeden z liderów w tej dziedzinie, oferuje szeroką gamę paneli HMI z serii NB, które spełniają różnorodne potrzeby użytkowników. Wśród najczęściej wybieranych modeli znajdują się:

• NB7W-TW01B
• NB10W-TW01B
• NB5Q-TW01B
• NB3Q-TW01B

Każdy z tych paneli różni się wielkością ekranu oraz funkcjami komunikacyjnymi, co pozwala na ich elastyczne zastosowanie w różnych środowiskach przemysłowych.

NB7W-TW01B: 7-calowy panel z zaawansowanymi funkcjami

NB7W-TW01B to jeden z najbardziej wszechstronnych paneli HMI w ofercie Omron. Wyposażony w 7-calowy ekran WVGA o rozdzielczości 800x480 pikseli, zapewnia doskonałą jakość obrazu, co jest kluczowe przy precyzyjnym monitorowaniu procesów. Panel obsługuje interfejs Ethernet, co ułatwia jego integrację z innymi urządzeniami w sieci przemysłowej. To szczególnie przydatne w bardziej złożonych systemach automatyki.

Model ten wyróżnia się również zaawansowanymi funkcjami, takimi jak:

• Obsługa makr, które automatyzują zadania
• Symulacje online i offline, które ułatwiają testowanie nowych rozwiązań
• Klasa ochrony IP65, co oznacza odporność na pył i wodę
• Funkcja alarmów, która zwiększa bezpieczeństwo i efektywność operacyjną

NB10W-TW01B: 10,1-calowy panel z obsługą Ethernet i USB

NB10W-TW01B to model z większym, 10,1-calowym ekranem WVGA, który zapewnia jeszcze lepszą widoczność i szczegółowość wyświetlanych danych. Podobnie jak jego mniejszy odpowiednik, obsługuje Ethernet i USB, co daje szerokie możliwości komunikacyjne.

Jedną z kluczowych cech NB10W-TW01B jest funkcja USB Host, która umożliwia podłączenie urządzeń pamięci USB. To bardzo przydatne, gdy trzeba zarządzać danymi. Panel obsługuje również funkcję receptur, co pozwala na efektywne zarządzanie danymi w systemach automatyki, zwiększając elastyczność i funkcjonalność całego systemu.

NB5Q-TW01B: 5,6-calowy panel z funkcjami makr i symulacji

NB5Q-TW01B to kompaktowy panel HMI, który mimo swoich mniejszych rozmiarów oferuje zaawansowane funkcje, takie jak makra i symulacje online/offline. Wyposażony w 5,6-calowy ekran QVGA, jest idealnym rozwiązaniem tam, gdzie przestrzeń jest ograniczona, ale nie można rezygnować z funkcjonalności.

NB3Q-TW01B: Kompaktowy panel 3,5-calowy

NB3Q-TW01B to najmniejszy model z serii NB, wyposażony w 3,5-calowy ekran QVGA. Mimo kompaktowych rozmiarów, panel obsługuje Ethernet i USB, a także zaawansowane funkcje, takie jak makra i symulacje online/offline. Dzięki temu NB3Q-TW01B jest świetnym wyborem dla aplikacji, które wymagają niewielkich, ale wydajnych rozwiązań HMI.

Oprogramowanie NB-Designer: Tworzenie interfejsów HMI

NB-Designer to darmowe narzędzie, które znacząco ułatwia życie projektantom interfejsów HMI w serii NB. Dzięki niemu można tworzyć intuicyjne ekrany operatora, które nie tylko upraszczają obsługę, ale również podnoszą efektywność pracy. Oprogramowanie oferuje szeroki wachlarz funkcji, takich jak:

• animacje,
• alarmy,
• obsługa wielu języków.

To czyni NB-Designer niezwykle wszechstronnym i dostosowanym do różnych potrzeb.

Jednym z największych atutów NB-Designer jest możliwość symulacji projektów HMI zarówno online, jak i offline. Oznacza to, że można dokładnie przetestować i zweryfikować swoje projekty bez konieczności podłączania do rzeczywistego sprzętu. Dzięki temu cały proces wdrażania nowych rozwiązań przebiega znacznie szybciej. Można skupić się na optymalizacji interfejsów, zapewniając ich najwyższą jakość i funkcjonalność, bez zbędnych opóźnień.

Funkcje projektowe NB-Designer

NB-Designer oferuje zaawansowane narzędzia, które umożliwiają tworzenie złożonych i interaktywnych interfejsów HMI. Kluczowe funkcje to:

• symulacja online i offline,
• szybkie wprowadzanie zmian,
• optymalizacja projektów,
• skrócenie czasu realizacji.

Dzięki tym funkcjom projektanci mogą testować swoje rozwiązania bez konieczności podłączania do rzeczywistego sprzętu, co znacząco przyspiesza proces tworzenia i wdrażania interfejsów.

Symulacje online/offline w NB-Designer

Symulacje online i offline w NB-Designer to funkcja, która znacząco usprawnia proces projektowania interfejsów HMI. Dzięki niej można testować projekty w wirtualnym środowisku, bez potrzeby fizycznego podłączania do paneli HMI. To nie tylko oszczędza czas, ale również pozwala na dokładne sprawdzenie, jak interfejs działa w różnych scenariuszach. Jest to kluczowe, aby zapewnić niezawodność i funkcjonalność interfejsu w rzeczywistych warunkach.

Tworzenie animacji i alarmów w NB-Designer

NB-Designer umożliwia tworzenie zaawansowanych animacji, które zwiększają interaktywność i atrakcyjność wizualną interfejsów HMI. Animacje te mogą służyć do:

• wizualizacji procesów,
• ułatwienia operatorom zrozumienia i kontroli nad systemem.

Dodatkowo, oprogramowanie obsługuje funkcje alarmów, które są niezbędne do monitorowania i wyświetlania ostrzeżeń w systemach automatyki. Dzięki temu użytkownicy mogą szybko reagować na wszelkie nieprawidłowości, co zwiększa bezpieczeństwo i efektywność operacyjną.

NB-Designer wspiera także zaawansowane makra, które umożliwiają automatyzację zadań w systemach automatyki. Ta funkcjonalność pozwala na tworzenie skomplikowanych sekwencji operacji, które mogą być wykonywane automatycznie. To znacząco zwiększa wydajność i precyzję działania systemu, minimalizując ryzyko błędów ludzkich.

Technologie i funkcje paneli HMI Omron NB

Panele HMI Omron NB to zaawansowane urządzenia, które łączą nowoczesne technologie, aby sprostać rosnącym wymaganiom współczesnej automatyki przemysłowej. Dzięki takim innowacjom jak wyświetlacze TFT LCD, interfejsy Ethernet i USB, a także funkcjom makr i receptur, oferują nie tylko doskonałą jakość obrazu, ale również elastyczność i wszechstronność w zarządzaniu procesami produkcyjnymi. Przyjrzyjmy się bliżej kluczowym technologiom i funkcjom, które sprawiają, że panele HMI Omron NB wyróżniają się na tle konkurencji.

TFT LCD: Wysoka jakość wyświetlacza

Jednym z kluczowych elementów paneli HMI serii NB jest technologia wyświetlaczy TFT LCD. Dzięki niej operatorzy mogą korzystać z szerokiego kąta widzenia, co jest szczególnie istotne w środowiskach przemysłowych, gdzie monitorowanie procesów z różnych miejsc to codzienność. Podświetlenie LED oraz możliwość wyświetlania ponad 65 000 kolorów zapewniają nie tylko doskonałą jakość obrazu, ale także jego czytelność i atrakcyjność wizualną. Wysoka jakość wyświetlacza przekłada się na precyzyjne monitorowanie i sterowanie procesami, co czyni panele HMI Omron NB niezastąpionym narzędziem w automatyce przemysłowej.

Ethernet i USB: Kluczowe interfejsy komunikacyjne

W dzisiejszym, coraz bardziej zintegrowanym świecie przemysłowym, sprawna komunikacja między urządzeniami to podstawa efektywności. Panele HMI serii NB obsługują interfejs Ethernet, który umożliwia szybkie i niezawodne połączenie z innymi urządzeniami w sieci przemysłowej. Dzięki temu dane mogą być przesyłane w czasie rzeczywistym, co jest kluczowe w złożonych systemach automatyki. Dodatkowo, funkcja USB Host pozwala na podłączenie urządzeń pamięci USB, co ułatwia zarządzanie danymi i ich archiwizację. Te interfejsy komunikacyjne sprawiają, że panele HMI Omron NB są niezwykle wszechstronne i łatwe do integracji z istniejącymi systemami.

Funkcje makr i receptur w panelach HMI

Panele HMI serii NB oferują zaawansowane funkcje makr, które pozwalają na automatyzację wielu zadań w systemach automatyki. Dzięki makrom użytkownicy mogą tworzyć złożone sekwencje operacji, które są wykonywane automatycznie, co znacząco zwiększa efektywność i precyzję działania systemu. Dodatkowo, funkcja receptur umożliwia łatwe zarządzanie i przechowywanie danych, co jest niezwykle przydatne w aplikacjach wymagających szybkiego dostosowania parametrów produkcji. Te funkcje sprawiają, że panele HMI Omron NB stają się nie tylko narzędziem do monitorowania, ale także do aktywnego zarządzania procesami produkcyjnymi.

Klasa ochrony IP65: Ochrona przed pyłem i wodą

W trudnych warunkach przemysłowych ochrona urządzeń przed czynnikami zewnętrznymi jest kluczowa. Panele HMI serii NB posiadają klasę ochrony IP65, co zapewnia im odporność na pył i wodę. Dzięki temu mogą być stosowane w miejscach o dużym zapyleniu lub ryzyku kontaktu z wodą, bez obaw o ich uszkodzenie. Klasa ochrony IP65 gwarantuje niezawodność działania nawet w najbardziej wymagających środowiskach, co czyni te panele idealnym wyborem dla przemysłu ciężkiego i innych sektorów, gdzie warunki pracy są szczególnie trudne.

Kompatybilność paneli HMI Omron NB z innymi urządzeniami

Panele HMI z serii NB od Omron charakteryzują się wyjątkową kompatybilnością z szeroką gamą urządzeń automatyki, co czyni je niezwykle wszechstronnymi w zastosowaniach przemysłowych. Mogą współpracować z różnorodnymi sterownikami PLC i falownikami, co czyni je kluczowym elementem w integracji systemów automatyki. Ich zdolność do współpracy z popularnymi modelami PLC, takimi jak CP1 i CP2, umożliwia efektywne zarządzanie oraz monitorowanie procesów produkcyjnych. W nowoczesnych zakładach, gdzie liczy się precyzja i niezawodność, to naprawdę nieoceniona zaleta.

Sterowniki PLC CP1 i CP2

Sterowniki PLC CP1 i CP2 od Omron to kompaktowe rozwiązania, które idealnie współpracują z panelami HMI serii NB. Dzięki tej kompatybilności użytkownicy mogą korzystać z zaawansowanych funkcji automatyzacji, które te sterowniki oferują. Oto kluczowe cechy tych sterowników:

• CP1 – kompaktowy sterownik PLC, oferujący różne poziomy zaawansowania, co pozwala elastycznie dostosować system do specyficznych wymagań produkcyjnych.
• CP2 – również kompaktowy, ale oferujący bardziej zaawansowane funkcje, co czyni go świetnym wyborem dla bardziej złożonych aplikacji przemysłowych.

Współpraca między panelami HMI Omron NB a sterownikami CP1 i CP2 jest kluczowa dla efektywnego zarządzania procesami produkcyjnymi. Dzięki tej integracji można nie tylko monitorować, ale także aktywnie sterować różnymi aspektami produkcji. To znacząco zwiększa efektywność i precyzję operacyjną, co w efekcie prowadzi do optymalizacji całego procesu.

Falowniki i inne urządzenia automatyki

Panele HMI serii NB są również kompatybilne z falownikami, co pozwala na precyzyjne sterowanie i monitorowanie pracy silników w systemach automatyki. Falowniki, które regulują prędkość obrotową silników, są niezbędne w wielu aplikacjach przemysłowych. Ich współpraca z panelami HMI NB umożliwia dokładne zarządzanie tymi procesami. Przykładem może być model NB3Q-TW01B, który jako kompaktowy panel doskonale sprawdza się w takich zastosowaniach, oferując nie tylko funkcjonalność, ale także łatwość integracji z istniejącymi systemami automatyki.

Dzięki szerokiej kompatybilności, panele HMI Omron NB stają się centralnym elementem w systemach automatyki. Umożliwiają nie tylko monitorowanie, ale także aktywne zarządzanie różnymi urządzeniami. To z kolei jest kluczowe dla optymalizacji procesów produkcyjnych, co przekłada się na zwiększenie wydajności i redukcję kosztów operacyjnych.

Zastosowanie paneli HMI Omron NB w praktyce

Panele HMI Omron NB to nie tylko zaawansowane urządzenia technologiczne, ale także praktyczne narzędzia, które doskonale sprawdzają się w wielu branżach przemysłowych. Ich wszechstronność i bogata funkcjonalność sprawiają, że stają się kluczowym elementem w monitorowaniu oraz sterowaniu procesami. To bezpośrednio przekłada się na wyższą efektywność i precyzję operacyjną.

Monitorowanie i sterowanie procesami przemysłowymi

Interfejs HMI, który oferują panele Omron NB, umożliwia operatorom łatwe monitorowanie i zarządzanie nawet najbardziej złożonymi procesami. Dzięki intuicyjnemu układowi, operatorzy mogą szybko reagować na zmieniające się warunki produkcyjne, co jest kluczowe w dynamicznych środowiskach. Panele te oferują wizualizację danych w czasie rzeczywistym, co ułatwia podejmowanie trafnych decyzji i optymalizację procesów.

Funkcje alarmów i kontroli stanu

Panele HMI serii NB obsługują zaawansowane funkcje alarmów, które są nieodzownym elementem systemów automatyki. Pozwalają one na:

• Monitorowanie i wyświetlanie ostrzeżeń
• Szybkie identyfikowanie potencjalnych problemów
• Reagowanie na zagrożenia w czasie rzeczywistym

Dzięki tym funkcjom, operatorzy mogą zwiększyć bezpieczeństwo i niezawodność operacyjną. Panele HMI Omron NB stają się nieocenionym narzędziem w zarządzaniu ryzykiem i zapewnieniu ciągłości produkcji.

Automatyzacja zadań dzięki makrom

Zaawansowane makra dostępne w panelach HMI serii NB umożliwiają automatyzację wielu zadań i operacji w systemach automatyki. Dzięki tej funkcji użytkownicy mogą tworzyć skomplikowane sekwencje operacji, które są wykonywane automatycznie. To znacząco zwiększa:

• Efektywność działania systemu
• Precyzję operacji
• Minimalizację błędów ludzkich
• Optymalizację procesów produkcyjnych

Automatyzacja zadań za pomocą makr jest kluczowa w nowoczesnych zakładach przemysłowych, gdzie precyzja i efektywność są priorytetem.
