Charakterystyka paneli HMI Eaton XV100

Charakterystyka paneli HMI Eaton XV100

Posted By: Katarzyna Published: 14/06/2021 Times Read: 65 Comments: 0

Panele HMI z serii XV100 producenta Eaton zaprojektowane zostały w celu zapewnienia wizualizacji i sterowania maszyną. HMI XV100 Eaton to bardzo wydajne urządzenie posiadające standardowe funkcje.

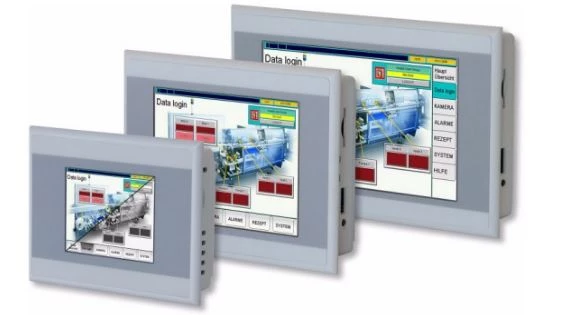

Eaton Moller zaprojektował w serii XV100 panele w 3 najpopularniejszych rozmiarach:

  • 3,5" o rozdzielczości 320x240 pix
  • 5,7" o rozdzielczości 640x480 pix,
  • 7" o rozdzielczości 800x600 pix.

Panele HMI XV100 Eaton o przekątnej ekranu 3,5 cala występują w wersji z ekranem czarno-białym oraz kolorowym. Pozostałe modele posiadają wyłącznie kolorowy, dotykowy rezystancyjny ekran TFT o 64K kolorów. Dodatkowo zastosowano w nich podświetlenie LED, z możliwością całkowitego wyłączeni,. z kolei żywotność producent podaje na 40 000 godzin. Ekran panelu wykonany został ze szkła. HMI Eaton z rodziny XV100 z wyłączeniem paneli monochromatycznych posiadają w standardzie funkcje PLC lub mają możliwość jej dołączenia.

Panele HMI Eaton z rodziny XV100 zasilane są napięciem 24V DC. Wyposażone zostały w port RS232, RS485, Ethernet, CANopen, Profibus, gniazdo USB oraz slot na karty SD. HMI Eaton władają szybkim 32-bitowym procesorem RISC 400MHz. Pamięć jaką dysponują panele to 64MB RAM oraz FLASH.

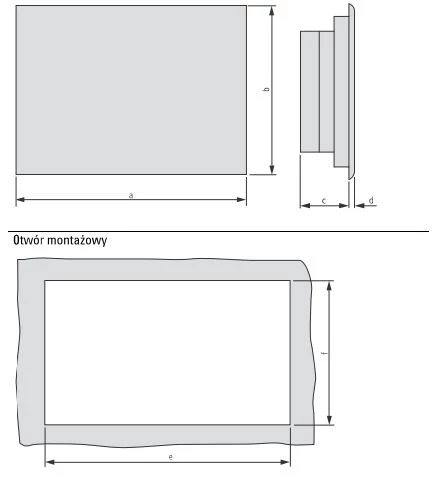

Interfejs HMI z grupy XV100 montowany może być zarówno w pozycji pionowej jak i poziomej, co pozwala na dopasowanie urządzenia nawet w ograniczonej przestrzeni. Obudowa panelu wykonana została o stopniu ochrony IP20 obudowy tylnej, natomiast od frontu producent podaje na IP65. HMI Eaton Moller XV100 zostały zaprojektowane do pracy w temperaturze od 0...50 stopni Celsjusza. Wymiary poszczególnych paneli Eaton wynoszą:

  • dla 3,5 calowego HMI 100 x 136 x 25 mm, z kolei otwór montażowy 123 x 87 mm,
  • dla 5,7 calowego HMI 130 x 170 x 34 mm, otwór montażowy 157 x 117 mm,
  • dla 7 calowego HMI 135 x 210 x 33 mm, natomiast otwór montażowy 197 x 122 mm.

Programowanie paneli HMI XV100 Eaton Moller

Do paneli operatorskich HMI producenta Eaton z rodziny XV100 dedykowane jest darmowe oprogramowanie SWD-Assist. Intuicyjne oprogramowanie dostępne jest do pobrania ze strony producenta.

Tags: XV100 Eaton, panele HMI XV100 Eaton, Eaton Moller XV100
