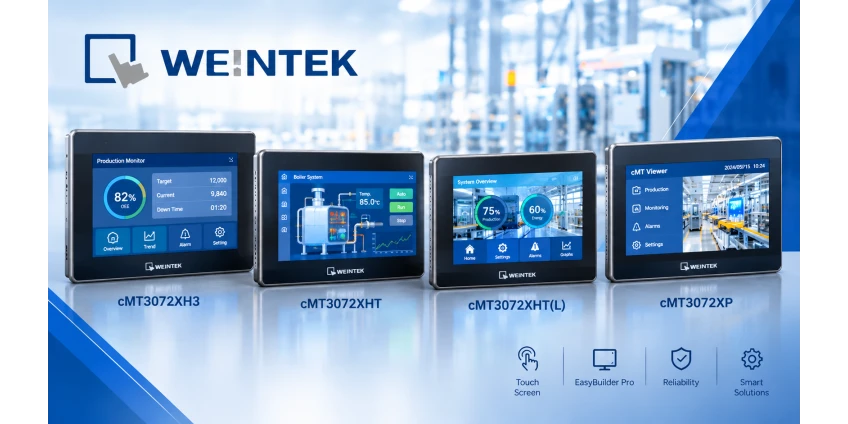

Panele HMI cMT3000X 7" Weintek– porównanie modeli cMT3072XH3, cMT3072XHT, cMT3072XHT (L) i cMT3072XP

Panele HMI Weintek z serii cMT3000X to nowoczesne ekrany do automatyki przemysłowej. Wśród modeli 7-calowych można znaleźć różnice w typie ekranu dotykowego, obudowie, jasności wyświetlacza, obecności interfejsu CAN Bus oraz odporności na trudne warunki pracy.

W tej serii producent oferuje 4 modele o przekątnej ekranu 7": cMT3072XH3, cMT3072XHT, cMT3072XHT (L) oraz cMT3072XP. Wszystkie oferują ekran o rozdzielczości 1024 × 600 pikseli, procesor czterordzeniowy, 1 GB RAM oraz 4 GB pamięci Flash, jednak ich przeznaczenie może być zupełnie inne.

Wspólna platforma cMT X

Wszystkie cztery modele wykorzystują platformę cMT X, dzięki czemu zapewniają rozbudowane możliwości komunikacyjne i integracyjne charakterystyczne dla paneli Weintek. Producent stosuje w nich czterordzeniowy procesor RISC, 4 GB pamięci Flash i 1 GB RAM.

Panele wyposażono również w dwa porty Ethernet 10/100 Base-T oraz interfejsy szeregowe pozwalające na komunikację z urządzeniami automatyki przemysłowej. W zależności od modelu dostępny jest również CAN Bus, a cMT3072XH3 jako jedyny z porównywanych modeli oferuje dodatkowo gniazdo microSD oraz dwa porty USB Host.

Porównanie modeli Weintek 7"

Weintek cMT3072XH3 – nowoczesny HMI z dużą liczbą interfejsów

cMT3072XH3 to najnowszy z porównywanych modeli. Producent wyposażył go w ekran WVA 7" o rozdzielczości 1024 × 600 pikseli, jasności 550 cd/m² oraz rezystancyjny panel dotykowy.

Największą zaletą tego modelu jest jego rozbudowana komunikacja. Panel posiada:

• 2 × Ethernet 10/100 Base-T,
• RS-232,
• RS-485 2W/4W,
• RS-485 2W,
• 2 × USB 2.0,
• gniazdo microSD.

cMT3072XH3 nie posiada natomiast CAN Bus.

Ciekawą funkcją jest możliwość zastosowania modułu rozszerzającego M02 WiFi, który pozwala dodać komunikację bezprzewodową. Weintek wskazuje ten model jako rozwiązanie przeznaczone m.in. do modernizacji maszyn i aplikacji, w których ograniczenie liczby przewodów jest istotne.

Kiedy wybrać cMT3072XH3?

To dobry wybór, gdy najważniejsze są:

• duża liczba portów komunikacyjnych,
• dwa porty USB,
• obsługa kart microSD,
• możliwość zastosowania Wi-Fi,
• standardowy ekran rezystancyjny,
• zastosowania maszynowe i przemysłowe.

Weintek cMT3072XHT – HMI z CAN Bus

Model cMT3072XHT został zaprojektowany z myślą o aplikacjach wymagających większej liczby możliwości komunikacyjnych, w tym komunikacji CAN Bus.

Panel posiada trzy porty COM oraz CAN Bus. Interfejs CAN obsługuje:

• CANopen,
• CAN Bus 2.0A,
• CAN Bus 2.0B,
• SAE J1939.

Dodatkowo RS-485 może obsługiwać komunikację MPI 187.5K, przy czym producent zaznacza ograniczenie jednoczesnego wykorzystania odpowiednich interfejsów.

cMT3072XHT wykorzystuje aluminiową obudowę, a jego panel przedni spełnia wymagania NEMA4 / IP66. Zakres temperatury pracy wynosi od -20°C do 55°C, dlatego urządzenie może być stosowane w miejscach, gdzie występują niższe temperatury otoczenia.

Kiedy wybrać cMT3072XHT?

Przede wszystkim wtedy, gdy aplikacja wymaga:

• CANopen,
• SAE J1939,
• CAN 2.0A/B,
• MPI,
• aluminiowej obudowy,
• pracy w temperaturze od -20°C.

Weintek cMT3072XHT (L) – wersja do trudniejszych warunków

cMT3072XHT (L) jest najbardziej interesującym wariantem dla aplikacji, w których istotna jest widoczność ekranu oraz praca w trudniejszych warunkach.

Najważniejsza różnica w stosunku do standardowego cMT3072XHT to wyświetlacz o jasności aż 1200 cd/m². Dzięki temu model (L) sprawdzi się tam, gdzie standardowa jasność 550 cd/m² może być niewystarczająca.

Model posiada również:

• aluminiową obudowę,
• rezystancyjny panel dotykowy,
• CAN Bus,
• 2 × Ethernet,
• 3 porty COM,
• USB 2.0,
• 4 GB Flash,
• 1 GB RAM,
• zakres temperatury pracy -20…55°C,
• front zgodny z IP66/NEMA4.

Gdzie zastosować cMT3072XHT (L)?

Szczególnie dobrze sprawdzi się w:

• maszynach przemysłowych,
• szafach sterowniczych,
• aplikacjach o dużym nasłonecznieniu,
• maszynach pracujących w chłodnych pomieszczeniach,
• aplikacjach wymagających CAN Bus,
• środowiskach wymagających bardziej wytrzymałej obudowy.

Jeżeli najważniejsza jest czytelność ekranu, cMT3072XHT (L) jest zdecydowanie najciekawszym wyborem spośród czterech modeli.

Weintek cMT3072XP – nowoczesny panel pojemnościowy

cMT3072XP różni się od pozostałych modeli przede wszystkim zastosowanym panelem dotykowym.

Zamiast panelu rezystancyjnego producent zastosował pojemnościowy ekran dotykowy wykonany ze szkła hartowanego o twardości 7H. Zapewnia to bardziej nowoczesne odczucie obsługi i sprawdzi się szczególnie w aplikacjach, w których operator często korzysta z ekranu.

cMT3072XP posiada również CAN Bus z obsługą:

• CANopen,
• CAN Bus 2.0A,
• CAN Bus 2.0B,
• SAE J1939.

Podobnie jak panel HMI cMT3072XHT, model wyposażono w dwa porty Ethernet oraz trzy porty COM.

Jednocześnie należy zwrócić uwagę, że cMT3072XP ma tworzywową obudowę i zakres temperatury pracy 0…55°C.

Kiedy warto wybrać cMT3072XP?

Model będzie dobrym rozwiązaniem, gdy priorytetem jest:

• pojemnościowy ekran dotykowy,
• szkło hartowane 7H,
• obsługa CAN Bus,
• nowoczesny wygląd panelu operatorskiego,
• aplikacja pracująca w standardowych warunkach temperaturowych.

Najważniejsze różnice między modelami

1. Rezystancyjny czy pojemnościowy ekran?

Jeżeli preferowany jest klasyczny panel operatorski do zastosowań przemysłowych, warto wybrać:

cMT3072XH3 / cMT3072XHT / cMT3072XHT (L) – panel rezystancyjny.

Jeżeli natomiast ważna jest bardziej „smartfonowa” obsługa:

cMT3072XP – panel HMI pojemnościowy ze szkłem hartowanym 7H.

2. Czy potrzebny jest CAN Bus?

Jeżeli tak, należy wybrać:

• cMT3072XHT
• cMT3072XHT (L)
• cMT3072XP

Model cMT3072XH3 nie posiada CAN Bus.

3. Praca w niskiej temperaturze

Do aplikacji pracujących w temperaturze poniżej 0°C zdecydowanie lepiej nadają się:

cMT3072XHT oraz cMT3072XHT (L) – zakres pracy od -20°C do 55°C.

cMT3072XH3 i cMT3072XP mają zakres pracy od 0°C do 55°C.

4. Jasność ekranu

Pod względem jasności zdecydowanie wyróżnia się:

cMT3072XHT (L) – 1200 cd/m².

Pozostałe trzy modele mają jasność 550 cd/m².

5. Liczba portów USB i możliwość użycia karty pamięci

Tutaj przewagę ma cMT3072XH3:

• 2 × USB 2.0,
• microSD.

Pozostałe porównywane modele mają jeden port USB 2.0 i nie posiadają gniazda microSD.

Który Panel HMI Weintek 7" wybrać?

Wybór najlepszego modelu zależy przede wszystkim od wymagań konkretnej maszyny.

cMT3072XH3 – najlepszy wybór, gdy potrzebne są liczne porty, dwa USB, microSD i możliwość rozbudowy o Wi-Fi.

cMT3072XHT – dobry wybór do aplikacji przemysłowych wymagających CAN Bus, MPI i aluminiowej obudowy.

cMT3072XHT (L) – najbardziej odpowiedni do wymagających warunków, szczególnie gdy potrzebny jest bardzo jasny ekran 1200 cd/m² oraz praca od -20°C.

cMT3072XP – właściwy wybór, gdy priorytetem jest pojemnościowy ekran dotykowy ze szkłem hartowanym 7H oraz CAN Bus.

Seria 7-calowych paneli Weintek cMT3000X pozwala dobrać urządzenie do konkretnego zastosowania bez konieczności rezygnowania z wydajnej platformy sprzętowej. Wszystkie opisane modele oferują rozdzielczość 1024 × 600, 1 GB RAM, 4 GB Flash oraz dwa porty Ethernet, ale różnią się wyposażeniem komunikacyjnym, rodzajem dotyku, obudową i parametrami środowiskowymi.

Jeżeli najważniejsza jest uniwersalność komunikacyjna i możliwość rozbudowy, warto zwrócić uwagę na cMT3072XH3. Dla aplikacji wymagających CAN Bus odpowiednie będą cMT3072XHT, cMT3072XHT (L) lub cMT3072XP. Z kolei w przypadku pracy w trudniejszych warunkach i konieczności zapewnienia bardzo dobrej czytelności ekranu szczególnie interesującym rozwiązaniem jest cMT3072XHT (L).
