Panel HMI MT8071iE pochodzący z serii iE to jeden z najpopularniejszych paneli operatorskich producenta Weintek. Cieszy się ogromnym powodzeniem wśród kontrahentów z branży automatyki przemysłowej. Weintek HMI MT8071iE charakteryzują się kompaktową obudową oraz wydajnym i szybkim procesorem.

Charakterystyka ogólna panelu HMI MT8071iE

Dotykowy panel HMI MT8071iE o przekątnej ekranu 7 cali wyposażony jest w 4 rdzeniową rezystancyjną matrycę TFT LCD. Ponadto panel operatorski zawiera podświetlenie LED, którego żywotność sięga do 30000 godzin. Dzięki szerokiemu kątowi widzenia 80/60/80/80 oraz doskonałej rozdzielczości 800 x 480 pix praca z panelem jest bardzo przyjemna. Dodatkowo zawarta w panelu ilość kolorów 16.7M oraz jasności 400 cd/m2 sprawia, że wyświetlane na ekranie dane są bardzo wyraźne i przyjazne dla użytkownika.

Weintek wyposażył HMI także w bardzo szybki, mocny oraz wydajny 32-bitowy procesor RISC Cortex-A8 600 MHz. Z uwagi na to praca z urządzeniem jest płynna. MT8071iE z serii iE zawiera także bogata ilość pamięci FLASH oraz RAM, która wynosi 128 MB. Umożliwia ona na zachowanie najważniejszych danych w panelu. Urządzenie zasilane jest napięciem 24 V DC z kolei na wyjściu napięcie wynosi 5V DC i posiada wbudowaną izolacje zasilania. Natomiast pobór prądu urządzenia wynosi 450 mA. Wysokim atutem panelu HMI Weintek jest odporność na wibracje. Także nie można pominąć faktu, iż panel operatorski HMI posiada bez wentylatorowy system chłodzenia.

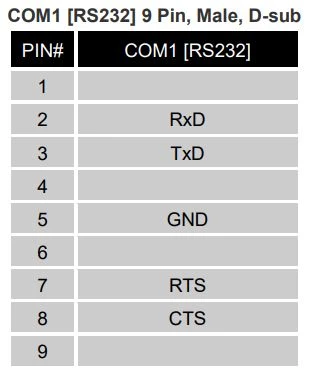

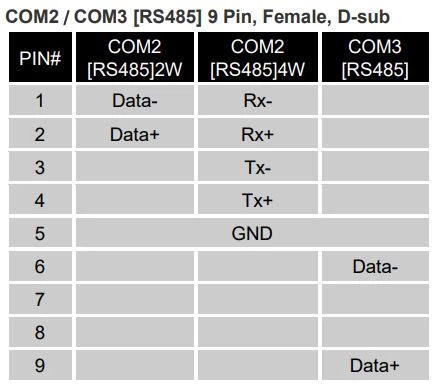

Weintek wyposażył 7 calowy panel operatorski HMI MT8071iE w liczne porty takie jak RS232 posiadający 9 pinowe złącze męskie, RS485 wraz z 9 pinowym złączem żeńskim oraz Ethernet 10/100.

blog

blog

Producent uwzględnił także wejście USB 2.0 oraz zegar czasu rzeczywistego RTC. Na uwagę zasługuje również fakt, iż panel MT8071iE posiada możliwość dołączenia zdalnej usługi EasyAcces 2.0.

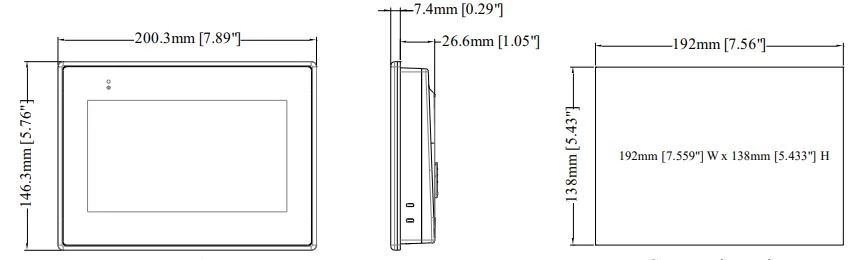

Panel HMI Weintek MT8071iE wykonany został w solidnej plastikowej obudowie o stopniu ochrony IP65 od frontu. Dodatkowo producent zadbał o to, aby obudowa była powlekana PCB, co chroni urządzenie przed korozją, w momencie ,kiedy narażone jest na trudne warunki otoczenia. Panel 7 cali Weintek wykonany został w bardzo kompaktowych wymiarach 200,3 x 146,3 x 34 mm oraz bardzo niskiej wadze, która wynosi zaledwie 0,6 kg.

blog

Z kolei wymiary montażowe Weintek HMI MT8071iE serii iE wynoszą 192 x 138 mm. Panel operatorski HMI przystosowany został do bezproblemowej pracy w temperaturze oscylującej w przedziale 0...50 stopni Celsjusza. Co więcej, może być składowany w temperaturze -20...60 stopni Celsjusza.

Jakość oraz niezawodność panelu HMI MT8071iE została potwierdzona licznymi certyfikatami CE, ATEX, UL.

Programowanie panelu HMI MT8071iE

Panel operatorski HMI 7 cali MT8071iE Weintek programowany jest za pomocą przyjaznego narzędzia EasyBuilder Pro V4.10.04 lub z wykorzystaniem nowszej wersji. Oprogramowanie do panelu HMI Weintek jest zupełnie darmowe do pobrania ze strony producenta. Prócz tego jest bardzo intuicyjne i łatwe w obsłudze. Do programowania panelu HMI dedykowany jest przewód FBs-232P0-9F-150

Zastosowanie

Panel HMI MT8071iE z powodzeniem stosowany jest w wielu aplikacjach automatyki przemysłowej. Z uwagi na funkcjonalność oraz jakość wykonania, a także kompaktowe wymiary zyskał wysokie zaufanie wśród kontrahentów. Weintek HMI MT8071iE uznawany jest m.in w branży spożywczej, chemicznej czy też w transporcie. Coraz częściej stosowanie MT8071iE Weintek cieszy się również powodzeniem w inteligentnym budownictwie.
