Weintek panel HMI cMT3218XP – najważniejsze cechy

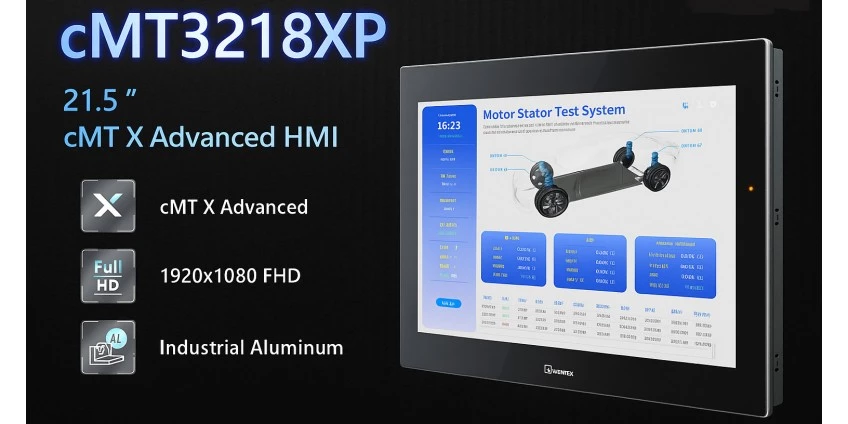

Weintek wprowadził na rynek panel dotykowy HMI serii cMT Advanced o przekątnej ekranu 21,5". Został on wyposażony w wydajny procesor. Ten panel operatorski HMI dysponuje 2 portami Ethernet oraz 2 slotami USB. Panel HMI z możliwością

Ekran Full HD o szerokim kącie widzenia

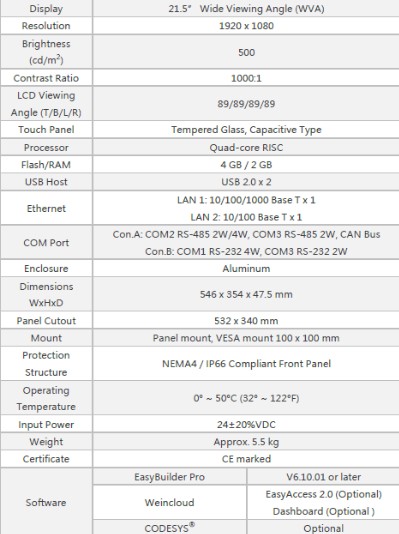

Panel HMI wyposażono w 21,5-calowy ekran o rozdzielczości 1920 × 1080 (Full HD).  Jasności 500 cd/m² oraz kontrast 1000 : 1. Dzięki technologii WVA zapewnia doskonałą czytelność kątem nawet 89° z każdej strony. HMI dysponuje podświetleniem LED o żywotności powyżej 30000 godzin.

Solidna, przemysłowa obudowa

Obudowa z anodowanego aluminium i przód z hartowanego szkła z pojemnościowym panelem dotykowym (Multi-Touch), zapewniają trwałość nawet w trudnych warunkach. Front tego HMI spełnia normę IP66, a całość klasyfikowana jest jako NEMA 4 – co gwarantuje ochronę przed kurzem i strumieniami wody.

Wydajność i pamięć

Panel HMI cMT3218P napędzane jest czterordzeniowym procesorem RISC. Procesor wspierany jest przez 2 GB pamięci RAM i 4 GB pamięci Flash. Pozwala to na płynną obsługę wielozadaniowość, szybkie przełączanie ekranów i wizualizację danych w czasie rzeczywistym.

Bogate opcje łączności i kompatybilność

Panel został wyposażony w dwa porty Ethernet (1× gigabitowy, 1× 100 Mbps), dwa porty USB 2.0 host, RS-232, RS-485, a także magistralę CAN. Ponadto obsługuje protokoły MPI 187.5 K, CANopen i CAN Bus 2.0A/2.0B oraz SAE J1939 – co pozwala na integrację z szeroką gamą sterowników i automatyki.

Chłodzenie bez wentylatora i ochrona układu

System cMT3218XP Weintek bazuje na pasywnym chłodzeniu (bezwentylatorowym). Dodatkowo zastosowano powleczenie PCB (PCB coating), co zwiększa odporność urządzenia na korozję i czynniki środowiskowe.

Wygodny montaż

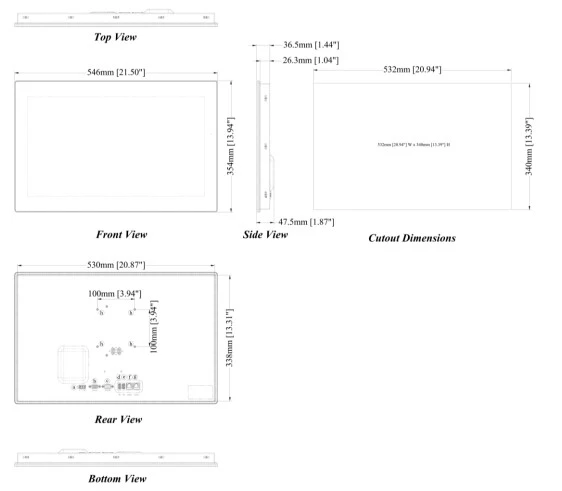

Producent umożliwia montaż HMI cMT3218XP zarówno panelowy, jak i na uchwycie VESA (standard 100 × 100 mm). Zapewnia to elastyczność montażu w różnych środowiskach przemysłowych. Wymiary panelu to: 546 × 354  x 47,5 mm, a jego waga wynosi 5,5kg. Wymiary otworu montażowego to: 532x340 mm.

cMT3218XP – idealne zastosowania

Weintek cMT3218XP to panel operatorski HMI serii cMT3000X advanced. Łączący dużą powierzchnię ekranu, wysoką jakość obrazu i trwałą konstrukcję. Dedykowany jest różnorodnym aplikacjom:

• Automatyka przemysłowa i sterowanie maszynami – dzięki protokołom MPI, CANopen i bogatej łączności.

• Zastosowania w ciężkich warunkach – obudowa aluminiowa, IP66, NEMA 4 i brak ruchomych części zapewniają niezawodność.

• Interaktywne kioski i systemy wizualizacji – dzięki dotykowi wielopunktowemu i szerokiemu kątowi widzenia.

• Środowiska produkcyjne z szybką wizualizacją danych – wysoka jasność, kontrast i wydajna pamięć zapewniają płynność działania.

Konfiguracja HMI cMT3218P Weintek

Panel Weintek cMT3218XP konfiguruje się w środowisku EasyBuilder Pro  w wersji V6.10.01 lub nowszej. Jet to oficjalne oprogramowanie firmy Weintek do projektowania aplikacji HMI, tworzenia ekranów wizualizacyjnych, obsługi komunikacji ze sterownikami PLC oraz integracji z rozwiązaniami chmurowymi (Weincloud, EasyAccess 2.0).

Dodatkowo należy pamiętać, iż panele HMI cMTX serii Advanced mają możliwość instalacji rozszerzenia CODESYS. Pozwala to na współpracę ze sterownikami

Dodatkowo, dzięki serii cMT X, panel może współpracować z systemem CODESYS w aplikacjach wymagających sterowania PLC i wizualizacji w jednym urządzeniu.
