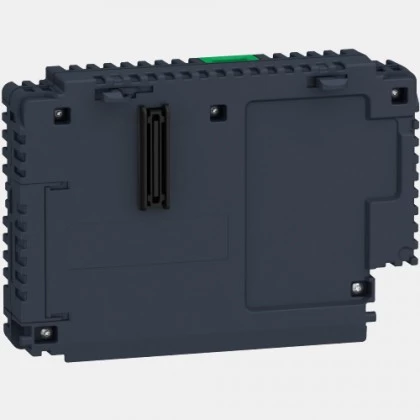

Element podstawowy przeznaczony do współpracy z wyświetlaczami HMI Magelis GTU producenta Schneider Electric. Moduł puszki HMIG3U posiada wbudowany szereg portów, tj. Ethernet 10BASE-T/100BASE-T, COM1 SUB-D 9 RS232C, COM2 RJ45 RS485, USB 2.0 typu A, jak również USB mini typu B. Komunikacja następuje poprzez protokół Modbus, Modbus TCP/IP oraz Uni-Telway.
Premium box Magelis GTU Schneider Electric może pracować w przedziale temperaturowym 0…60 °C. Moduł do scalenia z ekranami serii Magelis GTU wyposażony został w wydajny procesor CPU RISC, zegar czasu rzeczywistego RTC i dodatkowo 2 sloty na kartę pamięci SD. Znamionowe napięcie zasilania to zakres od 12 do 24V DC. Pamięć wewnętrzna HMIG3U jest równa 256 GB oraz 1 GB Flash.
Wymiary urządzenia to 131 x 188 x 45 mm, natomiast masa produktu oscyluje na 0,9 kg.
Schneider Electric poleca stosowanie do modułów puszki HMIG3U port terminal/przewód USB do procesorów M340, 1,80m BMXXCAUSBH018, konektor HMIZGPWS oraz konektor HMIZGPWS2.
| Komunikacja | |
| Komunikacja | RS232 Ethernet RS422 USB RJ45 Gniazdo SD RS485 |
| Typ modułu | |
| Rodzaj modułu | Moduł open box |
| Wymiary i waga | |
| Głębokość (mm) | 45 |
| Szerokość (mm) | 188 |
| Wysokość (mm) | 131 |
| Waga (kg) | 0,9 |
| Ogólne | |
| Seria | Magelis GTU |
| Pamięć RAM (MB) | 256 |
| Temperatura pracy (°C) | 0...60 |
 | Manual HMIG3U |
