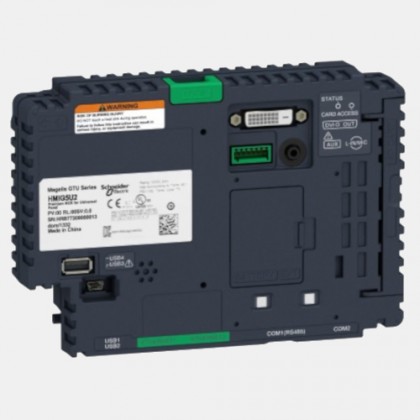

Skrzynka HMIG5U2 do HMI serii Magelis GTU produkcji Schneider Electric
Element podstawowy przeznaczony do współpracy z wyświetlaczami HMI Magelis GTU producenta Schneider Electric. Moduł puszki HMIG5U2 posiada wbudowany szereg portów, tj. Ethernet 10BASE-T/100BASE-T, COM1 SUB-D 9 RS232C, COM2 RJ45 RS485, USB 2.0 typu A, jak również USB mini typu B. Komunikacja następuje poprzez protokół Modbus, Modbus TCP/IP oraz Uni-Telway. Open Box Magelis GTU Schneider Electric może pracować w przedziale temperaturowym 0…60 °C. Moduł do scalenia z ekranami serii Magelis GTU wyposażony został w wydajny procesor CPU RISC, zegar czasu rzeczywistego RTC i dodatkowo 2 sloty na kartę pamięci SD. Znamionowe napięcie zasilania to zakres od 12 do 24V DC. Pamięć wewnętrzna HMIG5U2 jest równa 256 GB oraz 2 GB RAM. Istnieje możliwość dołożenia karty pamięci (SD) o pamięci 4 GB lub CFast do 32 GB. Wymiary urządzenia to 131 x 188 x 45 mm, natomiast masa produktu oscyluje na 0,9 kg.
Komunikacja |
Komunikacja |
RS232 Ethernet RS422 RJ45 USB RS485 Gniazdo SD |
Typ modułu |
Rodzaj modułu |
Moduł open box |
Wymiary i waga |
Głębokość (mm) |
45 |
Szerokość (mm) |
188 |
Wysokość (mm) |
131 |
Waga (kg) |
0,9 |
Ogólne |
Temperatura pracy (°C) |
0...60 |
| Manual HMIG5U2 |
