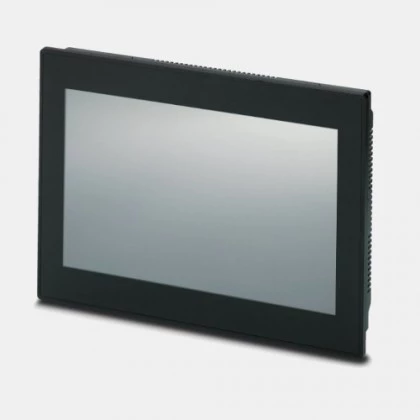

Panel HMI 10,1” BTP 2102W Phoenixcontact
Panel operatorski HMI BTP 2102W producenta Phoenixcontact o numerze zamówieniowym 1046667 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 10,1" i rozdzielczości 1024x600 pix. W tym urządzeniu została zastosowana technologia dotykowa analogowo-rezystywna. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 25000 h i jasności 350 cd/m2. Panel dotykowy 1046667 Phoenixcontact pracuje w oparciu o system operacyjny Windows/Embedded Compact 7 i dynamiczny procesor Arm, Cortex -A7,528 MHz i.MX6 UL. Panel HMI Phoenixcontact BTP 2102W umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact 1046667 jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI BTP 2102W wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 268 x 190 x 5 mm i wadze 0,900kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1046667 wynosi 256 x 178 x 33 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja BTP 2102W odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet USB RJ45 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 5 |
| Szerokość (mm) | 268 |
| Wysokość (mm) | 190 |
| Waga (kg) | 0,400 |
| Otwór montażowy (mm) | 178x256x33 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,9 |
| Ogólne |
| Rozdzielczość (pix) | 1024x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 512 |
| Procesor (MHz) | 528 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 350 |
| Podświetlenie | LED |
| Żywotność (h) | 25000 |
| Zegar czasu rzeczywistego RTC | Nie |
