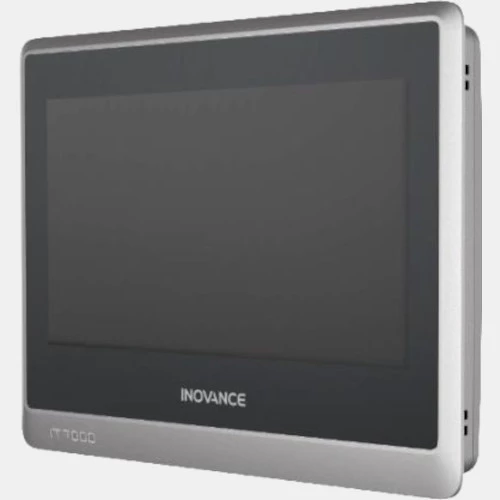

Panel operatorski HMI 10,1" IT7100E
Panel HMI IT7100E renomowanego producenta Inovance został wyposażony w dotykowy ekran rezystancyjny 4-przewodowy LCD o przekątnej 10,1". Dodatkowo dysponuje 24-bitową paletą kolorów o rozdzielczości 1024 x 600 pix. Żywotność ekranu producent podaje na 30000 godzin. Panel IT7100E ma wbudowane liczne porty komunikacyjne, mowa tu o porcie COM1 (RS422/RS485), COM2 (RS232), COM3 (RS485) oraz Ethernet. Ponadto Inovance wyposażył panel w wejście USB Host oraz Device, a co istotne także zegar czasu rzeczywistego RTC. Panel HMI Inovance posiada również makro kody, które pozwalają w bardzo intuicyjny sposób wdrożyć złożone funkcje. Panel Inovance zawiera także funkcjonalność SCADA. IT7100E dysponuje pamięcią Flash 128 MB oraz pamięcią receptur 256 MB. Interfejs HMI pracuje na procesorze Cortex A8 1000Mhz i zasilany jest napięciem 24 VDC o poborze prądu 300mA. HMI IT7100E wykonany od frontu o wysokiej klasie odporności IP65 z możliwością pracy w temperaturze od 0...50 stopni Celsjusza. Oprogramowanie dedykowane do panelu nosi nazwę InoTouch Editor i jest zupełnie darmowe. Panel HMI IT7100E Inovance o wymiarach 271 x 213 x 36 mm.
Komunikacja |
Komunikacja | Ethernet RS232 RS422 USB RS485 |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 10,1 |
Głębokość (mm) | 36 |
Szerokość (mm) | 271 |
Wysokość (mm) | 213 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Pobór prądu (A) | 0,3 |
Ogólne |
Rozdzielczość (pix) | 1024x600 |
Temperatura pracy (°C) | 0...50 |
Stopień ochrony IP | 65 |
Pamięć (MB) | 128 |
Procesor (MHz) | 1000 |
Podświetlenie | LED |
Żywotność (h) | 30000 |
Zegar czasu rzeczywistego RTC | Tak |
| Manual IT7100E |
