HMI 10,1" P2101SA Fatek

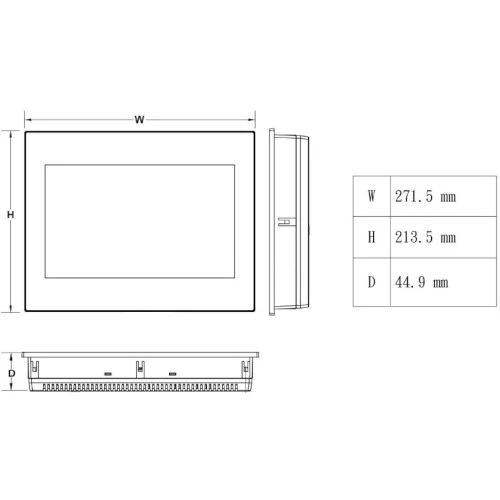

Panel operatorski HMI P2101SA Fatek o napięciu zasilania 24V DC pobiera prąd w wysokości 0,46 A. Fatek wykonał panel o przekątnej 10,1" z dotykową matrycą 4 żyłową rezystancyjną TFT o rozdzielczości 1024x480 pix. Ekran posiada podświetlenie LED o żywotności do 25 000h i bogatą ilość kolorów 16,7M . Panel HMI Fatek P2101SA dysponuje wydajnym procesorem 32-bit RISC Cortex-A8 600MHz, który zapewnia szybkie oraz płynne poruszanie się między aplikacjami. W swoim wyposażeniu HMI Fatek posiada zegar czasu rzeczywistego RTC, RS232, RS485, RS422, mini USB, USB 2.0. Atutem panelu jest możliwość podłączenia sterownika PLC, a także funkcja pasywnego chłodzenia. P2101SA posiada pamięć 16MB oraz 128 MB RAM. Panel operatorski Fatek wykonany został w obudowie o stopniu ochrony IP65 od frontu oraz IP20 obudowy tylnej. Posiada obudowę z materiału PVC o wymiarach 271,5 x 213,5 x 44,9 mm i waży jedynie 1,3 kg. Otwór montażowy dla panelu P2101SA wynosi 259,5 x 201,5 mm. Fatek przystosował panel do pracy w temperaturze od 0...50°C.
| Komunikacja |
| Komunikacja | RS232 RS422 USB RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 44,9 |
| Szerokość (mm) | 271,5 |
| Wysokość (mm) | 213,5 |
| Waga (kg) | 1,3 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,46 |
| Ogólne |
| Rozdzielczość (pix) | 1024x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Procesor (MHz) | Cortex A8 600Mhz |
| Ilość kolorów | 16,7M |
| Żywotność (h) | 25000 |
 | Manual P2101SA |
