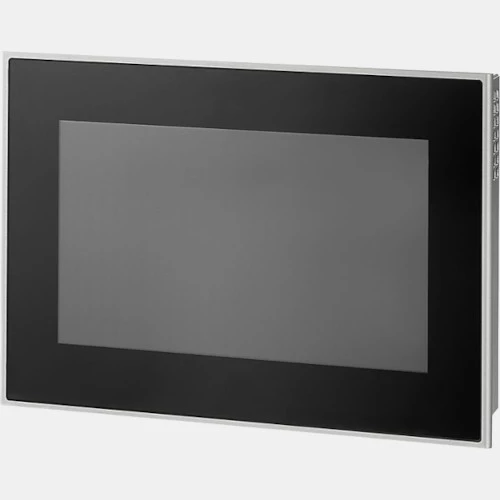

Panel operatorski UV66-ADV-10-CAP-W Weidmuller

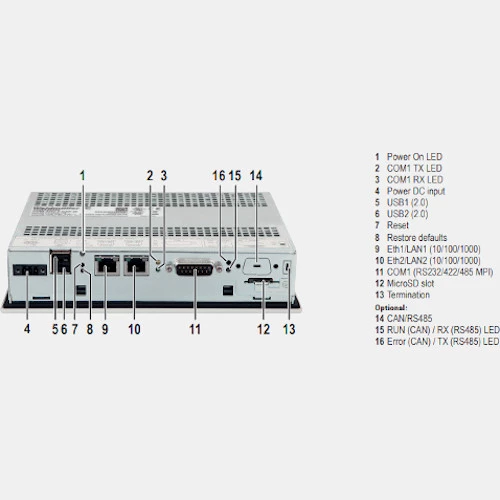

Panel HMI UV66-ADV-10-CAP-W producenta Weidmuller serii Advanced zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,54 A. Panel Weidmuller posiada pojemnością matryce MultiTouch o przekątnej 10,1 cala, a ponadto zawiera 16M kolorów. Panel operatorski UV66-ADV-10-CAP-W dysponuje szybkim procesorem ARM Cortex A9 1 GHz NXP® i.MX6 DualLite z systemem operacyjnym Linux wraz z przeglądarką HTML5. Dodatkowo posiada pamięć Flash 4GB oraz 1 GB pamięci RAM. Atutem panelu HMI Advanced Weidmuller jest wbudowany port Ethernet ze złączem RJ45 oraz gniazdo USB 2.0 typu B. Panel HMI Weidmuller zaprojektowany został w obudowie z tworzywa sztucznego o stopniu ochrony IP66 od frontu i wymiarach 201,5 x 293 x 48 mm. Z kolei wagę produktu UV66-ADV-10-CAP-W Advanced producent podaje na 2,35 kg. UV66-ADV-10-CAP-W został przystosowany do pracy w temperaturze od 0...50 stopni Celsjusza.
Montaż HMI UV66-ADV-10-CAP-W
| Komunikacja |
| Komunikacja | Ethernet USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

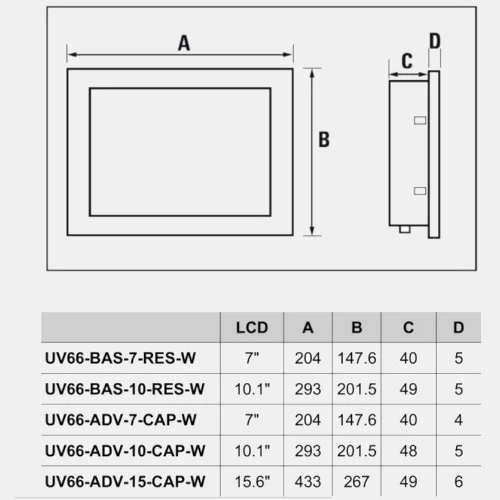

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 48 |
| Szerokość (mm) | 293 |
| Wysokość (mm) | 201,5 |
| Waga (kg) | 2,35 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,54 |
| Ogólne |
| Pamięć RAM (MB) | 1000 |
| Pamięć | 4 GB |
| Stopień ochrony IP | 66 |
| Procesor (MHz) | 800 |
 | Manual UV66-ADV-10-CAP-W |
