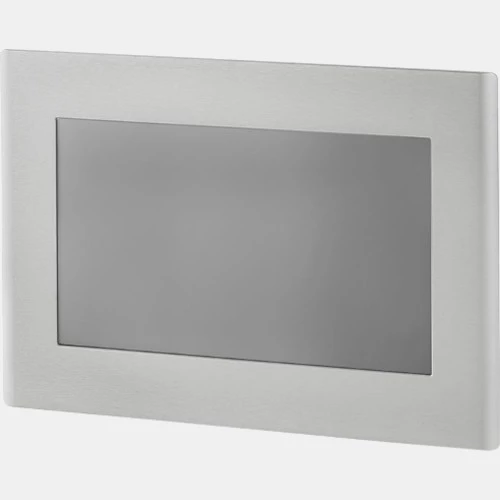

Panel operatorski UV66-BAS-10-RES-W Weidmuller
Panel HMI UV66-BAS-10-RES-W producenta Weidmuller serii Basic zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,5 A. Panel Weidmuller posiada dotykową rezystancyjną matryce o przekątnej 10,1 cala, a ponadto zawiera 16M kolorów. Panel operatorski UV66-BAS-10-RES-W dysponuje szybkim procesorem ARM Cortex A9 1 GHz NXP® i.MX6 DualLite z systemem operacyjnym Linux wraz z przeglądarką HTML5. Dodatkowo posiada pamięć Flash 4GB oraz 1GB pamięci RAM. Atutem panelu HMI Basic Weidmuller są wbudowane 2 porty Ethernet ze złączem RJ45 2 gniazda USB 2.0 typu B oraz RS-232/485/422 Panel HMI Weidmuller zaprojektowany został w obudowie metalowej o stopniu ochrony IP66 od frontu i wymiarach 201,5x 293 x 49 mm. Z kolei wagę produktu UV66-BAS-10-RES-W Basic producent podaje na 2,35 kg. UV66-BAS-10-RES-W został przystosowany do pracy w temperaturze od 0...50 stopni Celsjusza.
Montaż HMI UV66-BAS-10-RES-W

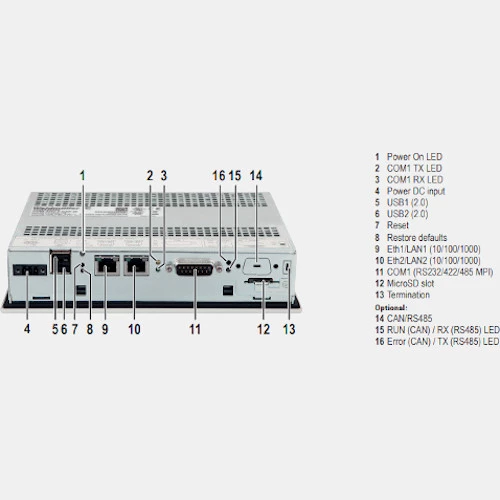

| Komunikacja |
| Komunikacja | Ethernet USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

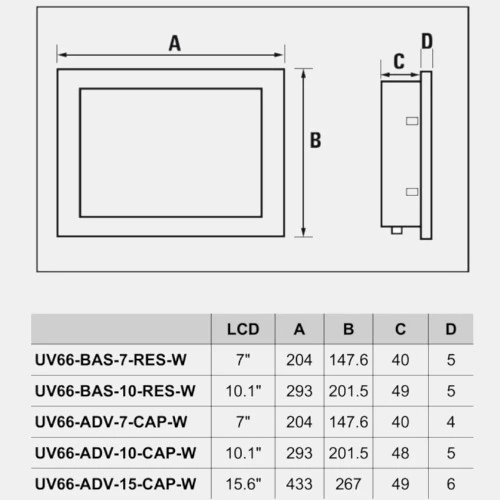

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,1 |
| Głębokość (mm) | 49 |
| Szerokość (mm) | 293 |
| Wysokość (mm) | 201,5 |
| Waga (kg) | 2,35 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,54 |
| Ogólne |
| Pamięć RAM (MB) | 1000 |
| Rozdzielczość (pix) | 1280x800 |
| Pamięć | 4 GB |
| Stopień ochrony IP | 66 |
| Procesor (MHz) | 800 |
 | Manual UV66-BAS-10-RES-W |
