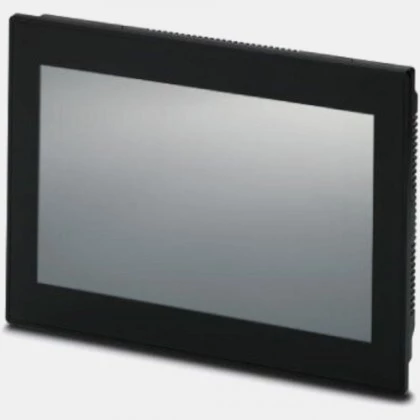

Panel HMI 10,2” BWP-2102W Phoenixcontact
Panel operatorski HMI BWP-2102W producenta Phoenixcontact o numerze zamówieniowym 1060630 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 10,2" i rozdzielczości 1024x600 pix. W tym urządzeniu została zastosowana technologia dotykowa analogowo-rezystywna. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 2500 h i jasności 350 cd/m2. Panel dotykowy 1060630 Phoenixcontact pracuje w oparciu o system operacyjny Yocto/Linux i dynamiczny procesor i.MX 6DualLite, 454 MHz. Panel HMI Phoenixcontact umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact BWP 2102W jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 190 x 268 x 5 mm i wadze 0,9 kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact wynosi 178 x 256 x 33 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja BWP-2102W odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet RJ45 USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 10,2 |
| Głębokość (mm) | 5 |
| Szerokość (mm) | 268 |
| Wysokość (mm) | 190 |
| Waga (kg) | 0,9 |
| Otwór montażowy (mm) | 178x256x33 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,35 |
| Ogólne |
| Rozdzielczość (pix) | 1024x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 1000 |
| Procesor (MHz) | 454 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 350 |
| Podświetlenie | LED |
| Żywotność (h) | 2500 |
| Zegar czasu rzeczywistego RTC | Nie |
