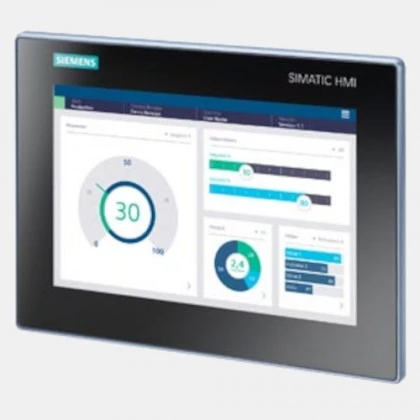

Simatic HMI MTP1000 Unified Basic Siemens
Panel HMI Simatic 6AV2123-3KB32-0AW0 Siemens o przekątnej ekranu 10". HMI MTP400 Unified Basic został wyposażony w interfejs Ethernet, 2 porty USB oraz protokół komunikacyjny Profinet. Rozdzielczość HMI 6AV2123-3KB32-0AW0 wynosi 1280 x 800 pikseli, a liczba kolorów wynosi 16 777 216. Panel operatorski MTP1000 Siemens zasilany jest napięciem 24 VDC, a maksymalny pobór prądu wynosi 0,8A. Dotykowy panel 6AV2123-3KB32-0AW0 posiada stopień ochrony od frontu IP65 oraz IP20 od tylnej części. Siemens deklaruje możliwość pracy urządzenia w zakresie temperatur od 0 do +50 stopni Celsjusza. Obudowa HMI 6AV2123-3KB32-0AW0 została wykonana z tworzywa a jej wymiary wynoszą: 280x205x55mm, natomiast waga 1,55 kg. Wymiary otworu montażowego dla MTP1000 6AV2123-3KB32-0AW0 to 264x189mm.
Konfiguracja HMI MTP Unified Basic Siemens odbywa się za pomocą WINCC UNIFIED BASIC V18 Update 3 lub nowszego. HMI dysponuje oprogramowaniem, open-source.
Komunikacja |
Komunikacja | Ethernet USB Profinet |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 10 |
Głębokość (mm) | 55 |
Szerokość (mm) | 280 |
Wysokość (mm) | 205 |
Waga (kg) | 1,55 |
Otwór montażowy (mm) | 264x189 |
Zasilanie |
Napięcie zasilania (VDC) | 19,2...28,8 |
Pobór prądu (A) | 0,8 |
Moc (W) | 9,3 |
Ogólne |
Rozdzielczość (pix) | 1280x800 |
Temperatura pracy (°C) | 0...50 |
Stopień ochrony IP | 20 65 |
Ilość kolorów | 16 777 216 |
Podświetlenie | LED |
Żywotność (h) | 20000 |
