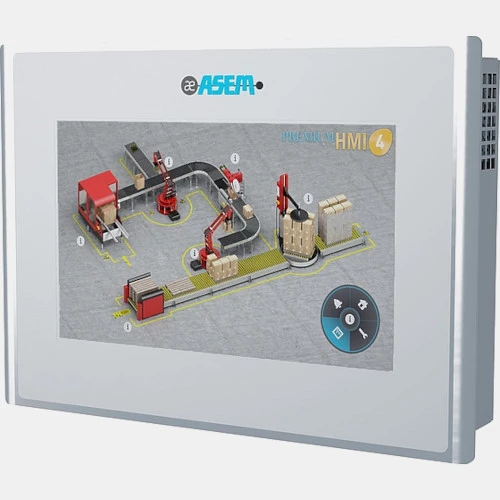

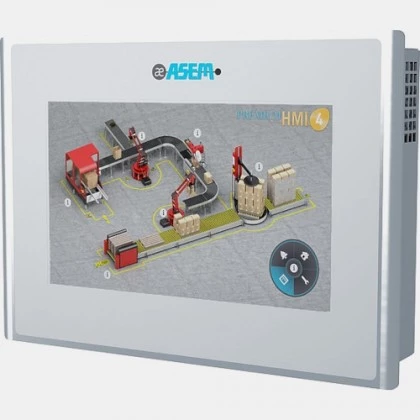

Panel HMI 12,1” HMI30-12-1 ASEM
Panel operatorski HMI30-12-1 marki ASEM zasilany jest napięciem 24V DC i pobiera prąd w wysokości 15 A. HMI30 ASEM został wyposażony w dotykowy ekran z 5-rdzeniową rezystancyjną matrycą TFT o przekątnej 12,1” oraz rozdzielczości 800x600 pikseli. Panel operatorski HMI30-12-1 posiada także podświetlenie LED z 16M kolorów o jasności 500cd/m2. Płynne oraz szybkie poruszanie się pomiędzy aplikacjami zapewnia wydajny procesor ARM Cortex A8, 1GHz. HMI30-12-1 ASEM w swoim wyposażeniu posiada port Ethernet, RS232, RS485, RS422, a także slot na karty SD oraz podwójne wejście USB. Co więcej panel HMI30 ASEM dysponuje pamięcią 256MB oraz 1GB pamięci RAM. Kluczowym elementem panelu HMI30-12-1 jest fakt, że urządzenie może pracować w strefie zagrożonej wybuchem, tj. 22 wybuchem pyłów. Panel operatorski HMI30 ASEM przystosowany został do pracy w temperaturze 0...50°C. Obudowa panelu wykonana została z wysokiej jakości aluminium o stopniu ochrony IP66 od frontu. Panel HMI ASEM wykonany został w wymiarach 260 x 325 x 48,5 mm oraz wadze 2,1 kg.
Model ten występuje także w wersji o rozdzielczości 1024x768 i jasności 600 cd/m2.
| Komunikacja | |
| Komunikacja | RS232 Ethernet RS422 USB RS485 Gniazdo SD |
| Typ modułu | |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga | |
| Przekątna ekranu ( '' ) | 12,1 |
| Głębokość (mm) | 48,5 |
| Szerokość (mm) | 325 |
| Wysokość (mm) | 260 |
| Waga (kg) | 2,1 |
| Zasilanie | |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 15 |
| Ogólne | |
| Pamięć RAM (MB) | 1000 |
| Rozdzielczość (pix) | 800x600 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 66 |
| Pamięć (MB) | 256 |
| Procesor (MHz) | 1000 |
| Ilość kolorów | 16M |
| Jasność (cd/m2) | 500 |
 | Manual HMI30-12-1 |
