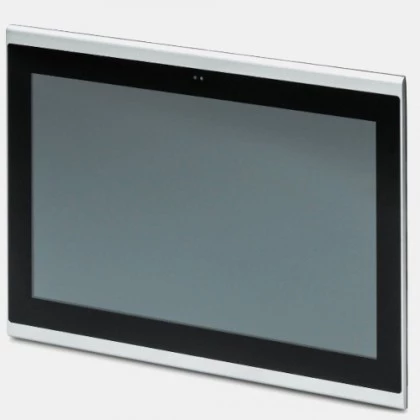

Panel HMI 12,1” TP 6121-WXPS Phoenixcontact
Panel operatorski HMI TP 6121-WXPS producenta Phoenixcontact o numerze zamówieniowym 1190420 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 12,1" i rozdzielczości 1280x800 pix. W tym urządzeniu została zastosowana technologia dotykowa projekcyjno-objętościowa. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 50000 h i jasności 400 cd/m2. Panel dotykowy 1190420 Phoenixcontact pracuje w oparciu o system operacyjny Windows/Embedded Compact 7 i dynamiczny procesor Arm, Cortex -A9,800 MHz. Panel HMI Phoenixcontact TP 6121-WXPS umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact 1190420 jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI TP 6121-WXPS wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 302 x 229 x 51 mm i wadze 2,1kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1190420 wynosi 292 x 219 mm. Producent przystosował panel HMI do pracy w temperaturze -20...50°C. Konfiguracja TP 6121-WXPS odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet RJ45 USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 12,1 |
| Głębokość (mm) | 51 |
| Szerokość (mm) | 302 |
| Wysokość (mm) | 229 |
| Waga (kg) | 2,1 |
| Otwór montażowy (mm) | 292x219 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,9 |
| Ogólne |
| Rozdzielczość (pix) | 1280x800 |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 8000 |
| Procesor (MHz) | 800 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 400 |
| Podświetlenie | LED |
| Żywotność (h) | 50000 |
| Zegar czasu rzeczywistego RTC | Nie |
