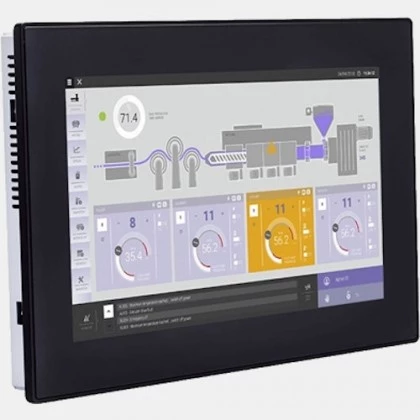

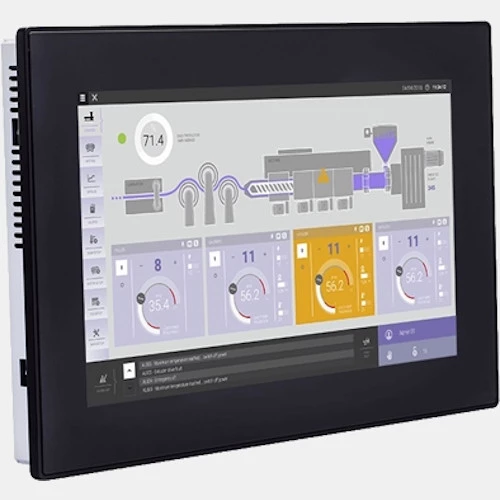

Panel HMI 15,6" HMX700
Panel HMI HMx715 Panasonic wyposażony w wyświetlacz TFT 16:9 o przekątnej 15,6". Rozdzielczość wynosi 1366x768 px, zaś podświetlenie LED o jasności 400cd/m2. Panel HMI Panasonic HMX700 zasilany jest napięciem 10...32 VDC. Płyną pracę HMI zapewnia wydajny procesor ARM Cortex-A9 quad core 800MHz. Dotykowy panel operatorski HMx715 dysponuje portem szeregowym RS232, RS485, RS422, 2x USB typ-A, slotem kar SD oraz 3 portami Ethernet. Producent podaje 16M jako liczbę wyświetlanych kolorów. Panele HMI XMx715 zostały wyposażone w 8GB pamięci Flash oraz 2 GB pamięci RAM. Systems operacyjnych paneli dotykowych HMX to Linux RT. Panele HMI Panasonic z serii HMX700 cechują się szybkim startem <10 sekund. Panel operatorski HMx715 może pracować w zakresie temperatur -20...60 stopni C. Model ten charakteryzuje się stopnie ochrony od frontu IP66 i od tyłu IP20. HMi HMx715 posiada wymiary: 267 x 422 x 64mm, jego waga wynosi 4,1 kg. Wymiary otworu montażowego dla panelu HMI HMx700 15,6" to: 256x411mm.
| Komunikacja |
| Komunikacja |
RS422 Ethernet USB RS485 RS232 Gniazdo SD |
| Typ modułu |
| Rodzaj modułu |
Panel operatorski |
| Wymiary i waga |
| Głębokość (mm) |
64 |
| Szerokość (mm) |
422 |
| Wysokość (mm) |
267 |
| Waga (kg) |
4,1 |
| Otwór montażowy (mm) |
256x411 |
| Przekątna (") |
15,6 |
| Zasilanie |
| Napięcie zasilania (VDC) |
10...32 |
| Pobór prądu (A) |
0,6 |
| Ogólne |
| Rozdzielczość (pix) |
1366x768 |
| Ilość kolorów |
16 M |
| Jasność (cd/m2) |
400 |
| Podświetlenie |
LED |
| Zegar czasu rzeczywistego RTC |
Tak |
