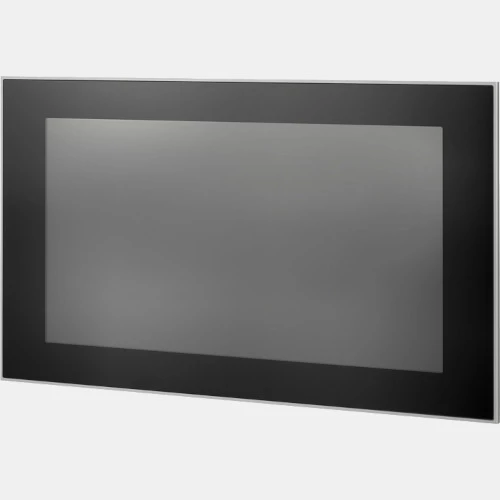

Panel operatorski UV66-ADV-15-CAP-W Weidmuller
Panel HMI UV66-ADV-15-CAP-W producenta Weidmuller serii Advanced zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,5 A. Panel Weidmuller posiada pojemnością matryce MultiTouch o przekątnej 15,6 cala, a ponadto zawiera 16M kolorów. Panel operatorski UV66-ADV-15-CAP-W dysponuje szybkim procesorem ARM Cortex A9 1 GHz NXP® i.MX6 DualLite z systemem operacyjnym Linux wraz z przeglądarką HTML5. Dodatkowo posiada pamięć Flash 4GB oraz 1 GB pamięci RAM. Atutem panelu HMI Advanced Weidmuller jest wbudowany port Ethernet ze złączem RJ45 oraz gniazdo USB 2.0 typu B. Panel HMI Weidmuller zaprojektowany został w obudowie z tworzywa sztucznego o stopniu ochrony IP66 od frontu i wymiarach 267 x 433 x 49 mm. Z kolei wagę produktu UV66-ADV-15-CAP-W Advanced producent podaje na 3,3 kg. UV66-ADV-15-CAP-W został przystosowany do pracy w temperaturze od 0...50 stopni Celsjusza.
Montaż HMI UV66-ADV-15-CAP-W

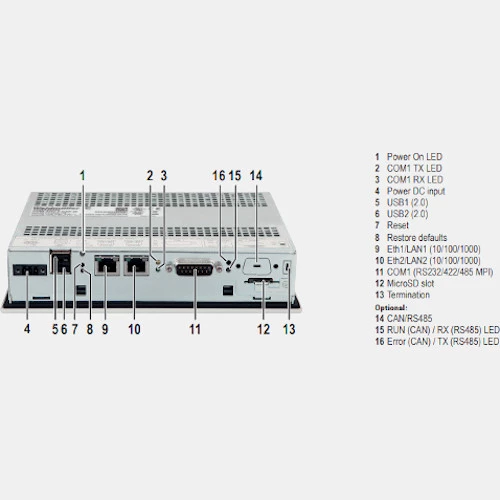

Komunikacja |
Komunikacja |
Ethernet USB |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
15,6 |
Głębokość (mm) |
49 |
Szerokość (mm) |
433 |
Wysokość (mm) |
267 |
Waga (kg) |
3,3 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Pobór prądu (A) |
0,83 |
Ogólne |
Pamięć RAM (MB) |
1000 |
Pamięć |
4 GB |
Stopień ochrony IP |
66 |
Procesor (MHz) |
800 |
| Manual UV66-ADV-15-CAP-W |
