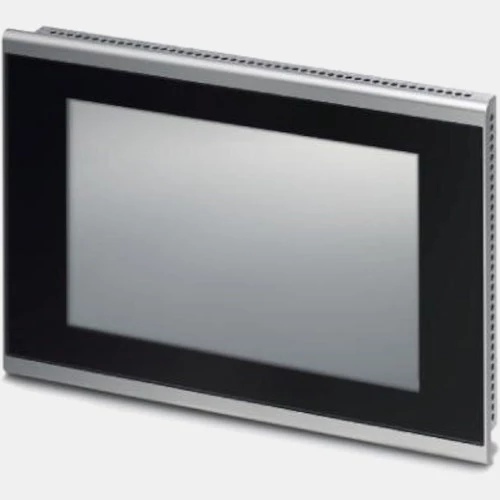

Panel HMI 15,6” WP-4156-WHPS Phoenixcontact
Panel operatorski HMI WP-4156-WHPS producenta Phoenixcontact o numerze zamówieniowym 1148691 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 15,6" i rozdzielczości 1366x768 pix. W tym urządzeniu została zastosowana technologia dotykowa PCAP. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 70000 h i jasności 320 cd/m2. Panel dotykowy 1148691 Phoenixcontact pracuje w oparciu o system operacyjny Yocto/Linux i dynamiczny procesor Arm® Cortex®-A53, 4x 1,2 GHz. Panel HMI Phoenixcontact umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact WP 4156-WHPS jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet, USB, zegar czasu rzeczywistego oraz slot na karty SD. HMI 1148691 wykonany został z z aluminium o wymiarach płyty czołowej 278 x 436 x 6 mm i wadze 4 kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1148691 wynosi 260 x 425 x 53 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja WP-4156-WHPS odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet RJ45 USB Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 15,6 |
| Głębokość (mm) | 6 |
| Szerokość (mm) | 436 |
| Wysokość (mm) | 278 |
| Waga (kg) | 4 |
| Otwór montażowy (mm) | 260x425x53 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 1 |
| Ogólne |
| Rozdzielczość (pix) | 1366x768 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 65 |
| Pamięć (MB) | 1000 |
| Procesor (MHz) | 1200 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 320 |
| Podświetlenie | LED |
| Żywotność (h) | 70000 |
| Zegar czasu rzeczywistego RTC | Tak |
