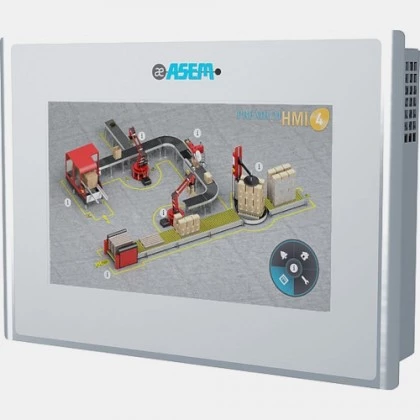

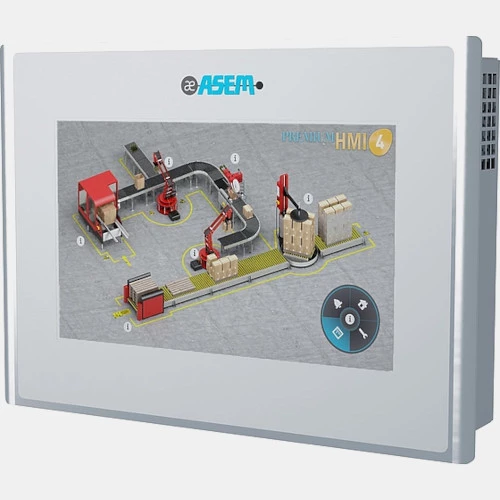

Panel HMI 15” HMI30-15 ASEM
Panel operatorski HMI HMI30-15 marki ASEM zasilany jest napięciem 24V DC i pobiera prąd w wysokości 18 A. HMI30 ASEM został wyposażony w dotykowy ekran z 5-rdzeniową rezystancyjną matrycą TFT o przekątnej 15” oraz rozdzielczości 1024x768 pikseli. Panel operatorski HMI30-15 posiada także podświetlenie LED z 16M kolorów o jasności 450cd/m2. Płynne oraz szybkie poruszanie się pomiędzy aplikacjami zapewnia wydajny procesor ARM Cortex A8, 1GHz. HMI30-15 ASEM w swoim wyposażeniu posiada port Ethernet, RS232, RS485, RS422, a także slot na karty SD oraz podwójne wejście USB. Co więcej panel HMI30 ASEM dysponuje pamięcią 256MB oraz 1GB pamięci RAM. Kluczowym elementem panelu HMI30-15 jest fakt, że urządzenie może pracować w strefie zagrożonej wybuchem, tj. 22 wybuchem pyłów. Panel operatorski HMI30 ASEM przystosowany został do pracy w temperaturze 0...50°C. Obudowa panelu wykonana została z wysokiej jakości aluminium o stopniu ochrony IP66 od frontu. ASEM wykonał panel HMI30-15 w wymiarach 305 x 390 x 48,5 mm oraz wadze 3,3 kg.
Komunikacja |
Komunikacja | Ethernet RS232 USB RS422 Gniazdo SD RS485 |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 15 |
Głębokość (mm) | 48,5 |
Szerokość (mm) | 390 |
Wysokość (mm) | 305 |
Waga (kg) | 3,3 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Pobór prądu (A) | 18 |
Ogólne |
Pamięć RAM (MB) | 1000 |
Rozdzielczość (pix) | 1024x768 |
Temperatura pracy (°C) | 0...50 |
Stopień ochrony IP | 66 |
Pamięć (MB) | 256 |
Procesor (MHz) | 1000 |
Ilość kolorów | 16M |
Jasność (cd/m2) | 450 |
| Manual HMI30-15 |
