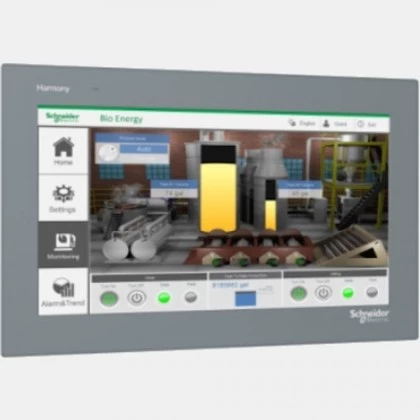

Dotykowy panel 15" Easy Harmony ET6
Panel HMI HMIET6700 Schneider Electric z wyświetlaczem TFT LCD o przekątnej 15". Wydajną pracę paneli HMI Easy Harmony ET6 Schneider zapewnia procesor ARM Cortex-A8 oraz system operacyjny VxWorks. Panel dotykowy HMIET6700 charakteryzuje się rozdzielczością na poziomie 1366x768 pixeli i 16 poziomami jasności. Operatorski panel HMI 15" ET6 dysponuje portami szeregowymi RS232C, RS422, R485, port Ethernet, złącze USB typ A oraz złącze USB micro. Panele HMI Easy Harmony ET6 konfigurowany jest za pomocą Vijeo Designer Basic. Obsługują następujące czcionki:
- ASCII,
- ASCII (znaki europejskie),
- Chiński (chiński uproszczony,
- Japoński (ANK,Kanji),
- Katakana,
- Koreański,
- Tajwański (chiński tradycyjny).

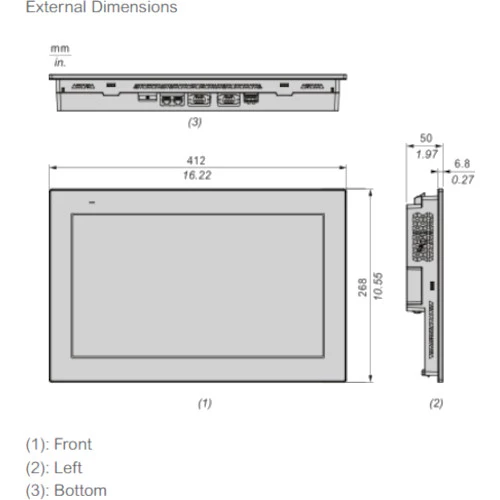

HMI Schneider HMIET6700 został wyposażony w obudowę o wymiarach: 268x412x50 mm, jego waga szacowana jest na 2,52 kg. Wymiary otworu montażowego dla tego modelu wynoszą: 394x250mm.
Komunikacja |
Komunikacja | mini USB RS232 Ethernet USB RS422 RS485 |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 15 |
Głębokość (mm) | 50 |
Szerokość (mm) | 412 |
Wysokość (mm) | 268 |
Waga (kg) | 2,52 |
Otwór montażowy (mm) | 394x250 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Moc (W) | 18,5 |
Ogólne |
Rozdzielczość (pix) | 1366x768 |
Temperatura pracy (°C) | 0...50 |
Stopień ochrony IP | 20 65 |
Ilość kolorów | 16000000 |
| Manual HMIET6700 |
