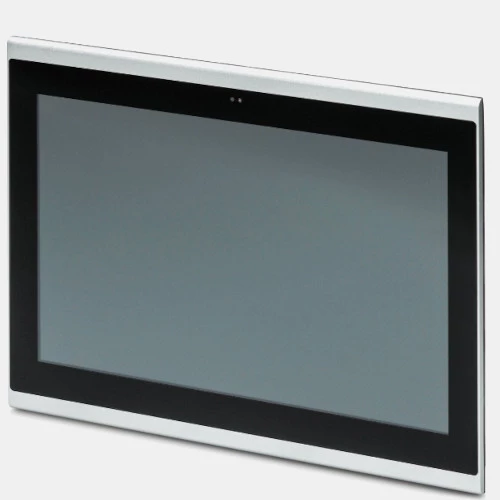

Panel HMI 7” 6185-WHPS Phoenixcontact
Panel operatorski HMI TP 6185-WHPS producenta Phoenixcontact o numerze zamówieniowym 1190423 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 18,5" i rozdzielczości 1920x1080 pix. W tym urządzeniu została zastosowana technologia dotykowa projekcyjno-objętościowa. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 50000 h i jasności 350 cd/m2. Panel dotykowy 1190423 Phoenixcontact pracuje w oparciu o system operacyjny Windows/Embedded Compact 7 i dynamiczny procesor Arm, Cortex -A9,800 MHz. Panel HMI Phoenixcontact TP 6185-WHPS umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact 1190423 jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI TP 6185-WHPS wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 465 x 310 x 51 mm i wadze 7,92 kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1190423 wynosi 455 x 300 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja TP 6185-WHPS odbywa się za pomocą narzędzia Qt WebBrowser.
Komunikacja |
Komunikacja |
Ethernet RJ45 USB |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
18,5 |
Głębokość (mm) |
51 |
Szerokość (mm) |
465 |
Wysokość (mm) |
310 |
Waga (kg) |
7,92 |
Otwór montażowy (mm) |
455x300 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Pobór prądu (A) |
1,34 |
Ogólne |
Rozdzielczość (pix) |
1920x1080 |
Temperatura pracy (°C) |
0...50 |
Stopień ochrony IP |
20 66 |
Pamięć (MB) |
8000 |
Procesor (MHz) |
800 |
Ilość kolorów |
16,7 |
Jasność (cd/m2) |
350 |
Podświetlenie |
LED |
Żywotność (h) |
50000 |
Zegar czasu rzeczywistego RTC |
Nie |
