Panel HMI 2,4" V130-J-RA22 Unitronics

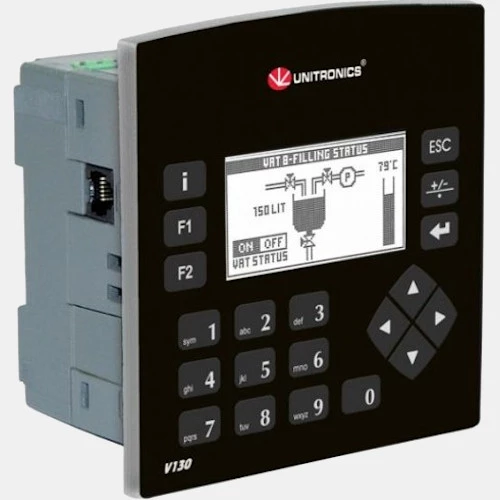

HMI V130-J-RA22 producenta Unitronics serii V130-J zasilany jest napięciem 24V DC. Panel modułowy został wyposażony wyświetlacz graficznym o rozdzielczości 128 x 64 pixela. Panel HMI mono Unitronics został wyposażony w 12 wejść cyfrowych w tym 2 mogą pracować jako analogowe prądowo-napięciowe oraz 2 wejścia TC/PT/cyfrowe, 8 wyjść przekaźnikowych oraz 2 wyjścia analogowe prądowo-napięciowe. Panel mono V130-J-RA22 z zabudowanym sterownikiem PLC o pamięci drabinki 448k. Dodatkowo panel HMI ma możliwość łączenia w sieci Modbus Master/Slawe przy pomocy portów szeregowych RS232/RS485. Modułowy panel mono Unitronics V130-J-RA22 został wyposażony w 20 klawiszy funkcyjnych oraz gniazdo SD. Producent deklaruje żywotność urządzenia na 7 lat przy pracy w 25 stopniach C. V130-J-RA22 Unitronics zaprojektowany został z możliwością pracy w temperaturze od 0 do 50 stopni Celsjusza. HMI Vision B1 V130-J-RA22 posiada obudowę o stopniu ochrony IP65 od frontu i wymiarach: 109 x 114 x 66 mm. Waga urządzenia to 295 gram. Konfiguracja panelu HMI V130-J-RA22 odbywa się przy pomocy darmowego oprogramowania VisiLogic.
| Wejścia/Wyjścia | |
| Wejścia binarne | 12 |
| Wejścia temperaturowe | 2 |
| Wyjścia przekaźnikowe | 8 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Komunikacja | |
| Komunikacja | RS232 RS485 |
| Typ modułu | |
| Rodzaj modułu | Panel operatorski Sterownik PLC |
| Wymiary i waga | |
| Przekątna ekranu ( '' ) | 2,4 |
| Waga (kg) | 0,295 |
| Zasilanie | |
| Napięcie zasilania (VDC) | 24 |
| Ogólne | |
| Seria | Vision |
| Rozdzielczość (pix) | 128x64 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
 | Manual V130-J-RA22 |
