Panel operatorski HMI z PLC V130-J-TA24 Unitronics

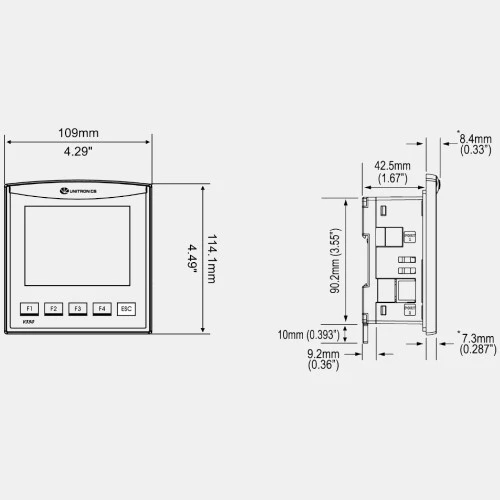

HMI V130-J-TA24 producenta Unitronics serii V130-J zasilany jest napięciem 24V DC. Panel modułowy został wyposażony wyświetlacz graficznym o rozdzielczości 128 x 64 pixela. Panel HMI mono Unitronics został wyposażony w 12 wejść cyfrowych w tym 1 szybkie, 2 wejścia analogowe prądowo-napięciowe, 2 wejścia temperaturowe PT/TC, 10 wyjść tranzystorowych w tym 5 szybkich oraz 2 wyjścia analogowe pradowo-napięciowe. Panel mono V130-J-TA24 z zabudowanym sterownikiem PLC o pamięci drabinki 448k. Dodatkowo panel HMI ma możliwość łączenia w sieci Modbus Master/Slawe przy pomocy portów szeregowych RS232/RS485. Modułowy panel mono Unitronics V130-J-TA24 został wyposażony w 20 klawiszy funkcyjnych oraz gniazdo SD. Producent deklaruje żywotność urządzenia na 7 lat przy pracy w 25 stopniach C. V130-J-TA24 Unitronics zaprojektowany został z możliwością pracy w temperaturze od 0 do 50 stopni Celsjusza. HMI Vision V130 V130-J-TA24 posiada obudowę o stopniu ochrony IP65 od frontu i wymiarach: 109 x 114 x 66 mm. Waga urządzenia to 295 gram. Konfiguracja panelu HMI V130-J-TA24 odbywa się przy pomocy darmowego oprogramowania VisiLogic
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wejścia temperaturowe | 2 |
| Wyjścia tranzystorowe | 10 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | RS232 Gniazdo SD RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 2,4 |
| Waga (kg) | 0,295 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 128x64 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
 | Manual V130-J-TA24 |
