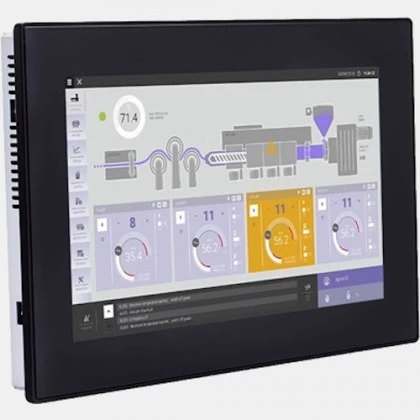

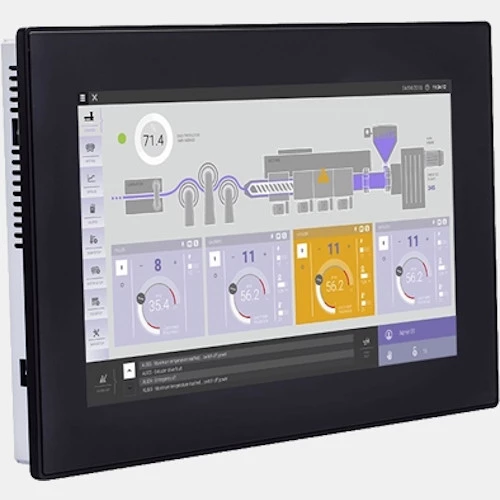

Panel HMI 21,5" HMX700
Panel HMI HMx721 Panasonic wyposażony w wyświetlacz TFT 16:9 o przekątnej 21,5". Rozdzielczość wynosi 1920x1080 px, zaś podświetlenie LED o jasności 300cd/m2. Panel HMI Panasonic HMX700 zasilany jest napięciem 10...32 VDC. Płyną pracę HMI zapewnia wydajny procesor ARM Cortex-A9 quad core 800MHz. Dotykowy panel operatorski HMx721 dysponuje portem szeregowym RS232, RS485, RS422, 2x USB typ-A, slotem kar SD oraz 3 portami Ethernet. Producent podaje 16M jako liczbę wyświetlanych kolorów. Panele HMI XMx721 zostały wyposażone w 8GB pamięci Flash oraz 2 GB pamięci RAM. Systems operacyjnych paneli dotykowych HMX to Linux RT. Panele HMI Panasonic z serii HMX700 cechują się szybkim startem <10 sekund. Panel operatorski HMx721 może pracować w zakresie temperatur -20...60 stopni C. Model ten charakteryzuje się stopnie ochrony od frontu IP66 i od tyłu IP20. HMi HMx721 posiada wymiary: 347 x 552 x 64mm, jego waga wynosi 6,1 kg. Wymiary otworu montażowego dla panelu HMI HMx700 21,5" to: 336x541mm.
Komunikacja |
Komunikacja |
Ethernet RS232 RS422 USB Gniazdo SD RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Głębokość (mm) |
64 |
Szerokość (mm) |
552 |
Wysokość (mm) |
347 |
Waga (kg) |
6,1 |
Otwór montażowy (mm) |
336x541 |
Przekątna (") |
21,5 |
Zasilanie |
Napięcie zasilania (VDC) |
10...32 |
Pobór prądu (A) |
0,6 |
Ogólne |
Rozdzielczość (pix) |
1920x1080 |
Ilość kolorów |
16 M |
Jasność (cd/m2) |
300 |
Podświetlenie |
LED |
Zegar czasu rzeczywistego RTC |
Tak |
