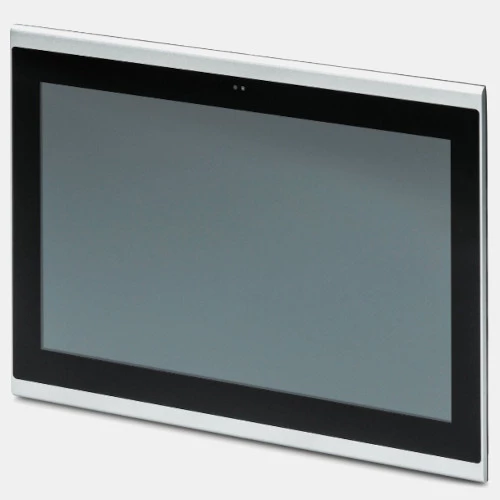

Panel HMI 21,5” TP 6215-WHPS Phoenixcontact
Panel operatorski HMI TP 6215-WHPS producenta Phoenixcontact o numerze zamówieniowym 1190424 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 21,5" i rozdzielczości 1920x1080 pix. W tym urządzeniu została zastosowana technologia dotykowa projekcyjno-objętościowy. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 50000 h i jasności 400 cd/m2. Panel dotykowy 1190424 Phoenixcontact pracuje w oparciu o system operacyjny Windows/Embedded Compact 7 i dynamiczny procesor Arm, Cortex -A9,800 MHz. Panel HMI Phoenixcontact TP 6215-WHPS umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact 1190424 jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI TP 6215-WHPS wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 532 x 346 x 51 mm i wadze 9,725kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1190424 wynosi 522 x 336 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja TP 6215-WHPS odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet RJ45 USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 21,5 |
| Głębokość (mm) | 51 |
| Szerokość (mm) | 532 |
| Wysokość (mm) | 346 |
| Waga (kg) | 9,725 |
| Otwór montażowy (mm) | 175x127x31 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,4 |
| Ogólne |
| Rozdzielczość (pix) | 1920x1080 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 512 |
| Procesor (MHz) | 800 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 400 |
| Podświetlenie | LED |
| Żywotność (h) | 50000 |
| Zegar czasu rzeczywistego RTC | Nie |
