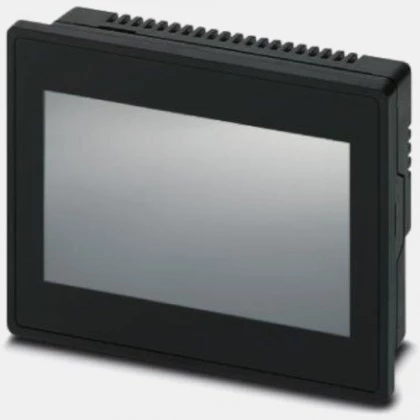

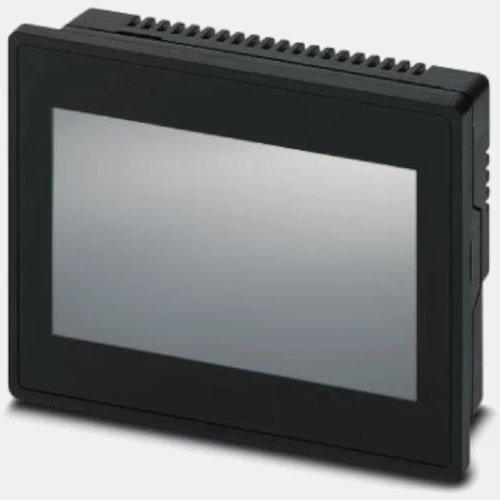

Panel HMI 4,3” BWP-2043W Phoenixcontact
Panel operatorski HMI BWP-2043W producenta Phoenixcontact o numerze zamówieniowym 1060549 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 4,3" i rozdzielczości 480x272 pix. W tym urządzeniu została zastosowana technologia dotykowa analogowo-rezystywna. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 2000 h i jasności 400 cd/m2. Panel dotykowy 1060549 Phoenixcontact pracuje w oparciu o system operacyjny Yocto/Linux i dynamiczny procesor i.MX 6DualLite, 454 MHz. Panel HMI BWP 2043W Phoenixcontact umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact BWP-2043W jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 89 x 120 x 5 mm i wadze 0,2 kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1060549 wynosi 80 x 111 x 31,5 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja BWP-2043W odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet USB RJ45 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 5 |
| Szerokość (mm) | 120 |
| Wysokość (mm) | 89 |
| Waga (kg) | 0,2 |
| Otwór montażowy (mm) | 80x111x31,5 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,22 |
| Ogólne |
| Rozdzielczość (pix) | 480x272 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 1000 |
| Procesor (MHz) | 454 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 400 |
| Podświetlenie | LED |
| Żywotność (h) | 2000 |
| Zegar czasu rzeczywistego RTC | Nie |
