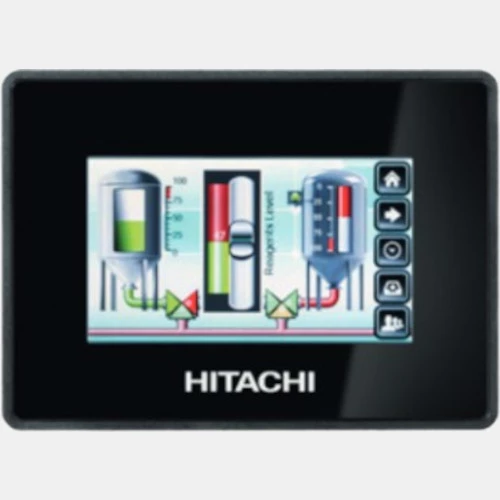

Panel operatorski 4,3" EH-TP504 Hitachi
Panel HMI EH-TP504 z serii EH-TP500 producenta Hitachi o przekątnej ekranu 4,3" z dotykową rezystancyjną matrycą TFT z podświetleniem LED o rozdzielczości 480x272 pix. Panel operatorski posiada 64 000 kolorów o jasności 200 Cd/m2. HMI EH-TP504 dysponuje pamięcią 256 MB RAM oraz 128 MB Flash. Ponadto panel HMI EH-TP500 został wyposażony w liczne porty komunikacyjne, takie jak: 2xEthernet 10/100Mb, RS422, RS485, RS232, a także wejście USB, SD oraz zegar czasu rzeczywistego. EH-TP504 Hitachi ma wbudowane liczne funkcje, m.in. tworzenie receptur, alarmy, lista zdarzeń historycznych, obsługę wielojęzyczną, grafikę wektorową, a także możliwość zmiany czcionki. Panel operatorski HMI EH-TP500 Hitachi zasilany jest napięciem 24V DC. Wykonany został z wysokiej jakości metalu o stopniu ochrony IP65. Zaprojektowany w wymiarach 107 x 147 x 34 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza. Panel HMI EH-TP504 Hitachi programowany jest za pomocą narzędzia HiMobile.
| Komunikacja |
| Komunikacja | Ethernet RS232 RS422 USB Gniazdo SD RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 34 |
| Szerokość (mm) | 147 |
| Wysokość (mm) | 107 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Pamięć RAM (MB) | 256 |
| Rozdzielczość (pix) | 480x272 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 66 |
| Procesor (MHz) | 1000 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual EH-TP504 |
