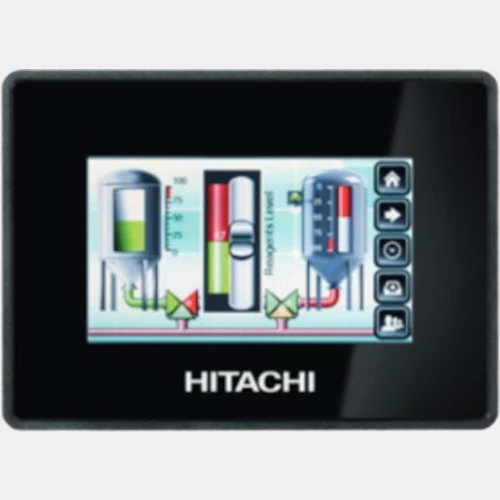

Panel HMI 4,3" EH-TPS04 EH-TPS Hitachi
Panel HMI EH-TPS04 z serii EH-TPS producenta Hitachi o przekątnej ekranu 4,3" z dotykową rezystancyjną matrycą TFT z podświetleniem LED o rozdzielczości 480x272 pix. Panel operatorski posiada 64 000 kolorów o jasności 200 Cd/m2. HMI EH-TPS04 dysponuje pamięcią aplikacji 30 MB, 256 MB pamięci RAM oraz 2 GB Flash. Szybkość oraz płynność przemieszczania się pomiędzy aplikacjami zapewnia procesor ARM Cortex A8 300MHz. Ponadto panel HMI EH-TPS został wyposażony w liczne porty komunikacyjne, takie jak: Ethernet 10/100Mb, RS422, RS485, RS232, a także wejście USB oraz zegar czasu rzeczywistego. EH-TPS04 Hitachi ma wbudowane liczne funkcje, m.in. tworzenie receptur, alarmy, lista zdarzeń historycznych, obsługę wielojęzyczną, grafikę wektorową a także możliwość zmiany czcionki. Panel operatorski HMI EH-TPS Hitachi zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,25 A. Wykonany został z wysokiej jakości materiału o stopniu ochrony IP66 od frontu oraz IP20 obudowy tylnej. Zaprojektowany w wymiarach 147 x 107 x 34 mm i wadze 0,4 kg z możliwością pracy w temperaturze od 0...50 stopni Celsjusza. Natomiast wycięcie montażowe wynosi 136 x 96 mm. Panel HMI EH-TPS Hitachi programowany jest za pomocą narzędzia HiMobile Studio.
| Komunikacja | |
| Komunikacja | Ethernet RS232 USB RS422 RS485 |
| Typ modułu | |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga | |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 34 |
| Szerokość (mm) | 147 |
| Wysokość (mm) | 107 |
| Waga (kg) | 0,4 |
| Otwór montażowy (mm) | 136x96 |
| Zasilanie | |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,25 |
| Ogólne | |
| Pamięć RAM (MB) | 256 |
| Rozdzielczość (pix) | 480x272 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 66 |
| Procesor (MHz) | 300 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual EH-TPS04 |
