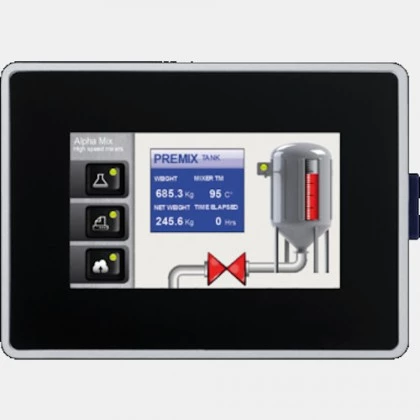

Panel operatorski HMI 4,3" HM500 Panasonic
Panel HMI HM504 marki Panasonic wyposażony w rezystancyjny ekran dotykowy o przekątnej 4,3". Wyświetlacz charakteryzuje się rozdzielczością na poziomie 480x272 px oraz 64 000 kolorami. Panel HMI Panasonic HM504 w 2 porty Ethernet, slot kart SD, port USB, port szeregowy RS232, RS485, RS422. Pamięć jaką dysponuje HMI to 128 MB. Panel HMI 4,3" HM504 zasilany jest napięciem 24 VDC a jego pobór prądu wynosi 0,4A. Panasonic deklaruje możliwość pracy panelu HMI w temperaturze od 0 do +55 stopni Celsjusza. Metalowa obudowa panelu zapewnia od frontu stopień ochrony IP66. Wymiary HM504 to 147x107x60mm, jego waga wynosi 1kg. Wymiary otworu montażowego to: 136x96mm. Panele dotykowe HM500 mogą być instalowane w poziomie oraz w pionie. System operacyjny w HMI Panasonic HM504 to Microsoft Windows CE 6.0
| Komunikacja |
| Komunikacja | Ethernet RS232 RS422 USB Gniazdo SD RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 60 |
| Szerokość (mm) | 147 |
| Wysokość (mm) | 107 |
| Waga (kg) | 1 |
| Otwór montażowy (mm) | 136x96 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,4 |
| Ogólne |
| Rozdzielczość (pix) | 480x272 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Ilość kolorów | 64000 |
| Jasność (cd/m2) | 150 |
| Podświetlenie | LED |
| Zegar czasu rzeczywistego RTC | Tak |
