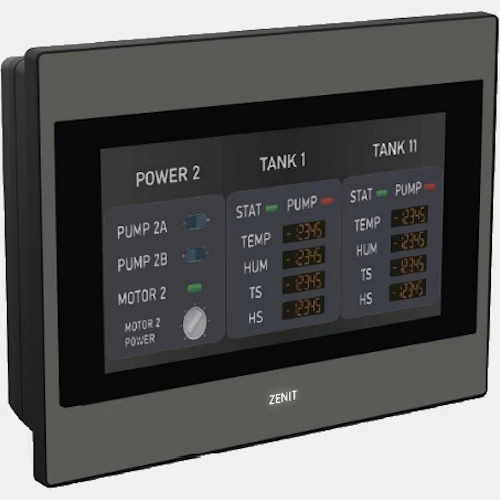

Panel HMI 4,3” P5043SB Fatek
HMI P5043SA cenionego producenta Fatek zasilany napięciem 24V DC o poborze prądu 9,58W. Został wyposażony w 4,3” dotykowy ekran TFT LCD o rozdzielczości 480x272 pikseli. Żywotność podświetlenia LED sięga do 30 000 godzin, natomiast ilość kolorów producent podaje na 16,7 M. Płynne poruszanie się między aplikacjami zapewnia szybki 32 bitowy procesor RISC Cortex A-8 600MHz. Panel operatorski HMI P5 Fatek dysponuje pamięcią flash 256 MB oraz 128 MB pamięci RAM, co więcej obsługuje drukarki. Ponadto P5043SB ma wbudowane liczne porty komunikacyjne tj.: RS232, RS485, RS422/RS485, zegar czasu rzeczywistego RTC, USB oraz mini USB. Wyposażony został również w funkcje pasywnego chłodzenia, za pomocą otworów wentylacyjnych umieszczonych w panelu. Kluczowym elementem panelu HMI P5043SB jest to, iż jest on odporny na wibracje. HMI P5 Fatek zaprojektowany jest do pracy w temperaturze oscylującej w przedziale 0...50 stopni Celsjusza. Obudowa panelu P5043SB została wykonana z najwyższej jakości PCV o stopniu ochrony IP65 od frontu oraz IP20 obudowy tylnej. Panele HMI Fatek P5 B posiadają dwukolorową obudowę z logo Zenit. Port główny oraz zasilanie w HMI P5043SB umieszczone są na dole. Fatek HMI posiada wymiary 102 x 128 x 38,1 mm, natomiast wymiary montażowe wynoszą 118,5x92,5 mm. Waga urządzenia wynosi zaledwie 0,215 kg. Do panelu HMI P5 P5043SB dedykowane jest darmowe oprogramowanie Freeware FvDesign w wersji 1.5.99 lub nowszej, do pobrania ze strony producenta.
| Komunikacja |
| Komunikacja | RS232 USB RJ45 RS422 RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

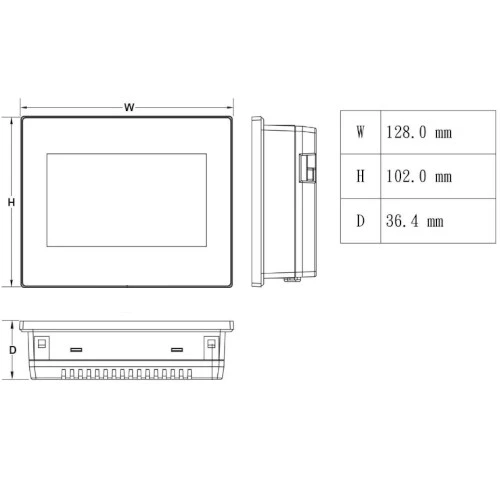

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 4,3 |
| Głębokość (mm) | 38,1 |
| Szerokość (mm) | 128 |
| Wysokość (mm) | 102 |
| Waga (kg) | 0,21 |
| Otwór montażowy (mm) | 118,5x92,5 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,42 |
| Ogólne |
| Rozdzielczość (pix) | 480x272 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 256 |
| Procesor (MHz) | 600 |
| Kontrast | 500:1 |
| Jasność (cd/m2) | 500 |
| Żywotność (h) | 30 000 |
| Zegar czasu rzeczywistego RTC | Tak |
