Simatic HMI MTP700 Unified Basic Siemens

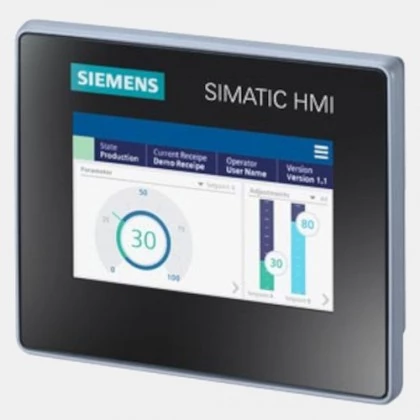

Panel HMI Simatic 6AV2123-3GB32-0AW0 Siemens o przekątnej ekranu 7". HMI MTP400 Unified Basic został wyposażony w port USB oraz protokół komunikacyjny Profinet. Rozdzielczość HMI 6AV2123-3GB32-0AW0 wynosi 800 x 480 pikseli, a liczba kolorów wynosi 16 000 000. Panel operatorski MTP700 Siemens zasilany jest napięciem 24 VDC, a maksymalny pobór prądu wynosi 0,3A. Dotykowy panel 6AV2123-3GB32-0AW0 posiada stopień ochrony od frontu IP65 oraz IP20 od tylnej części. Siemens deklaruje możliwość pracy urządzenia w zakresie temperatur od 0 do +50 stopni Celsjusza. Obudowa HMI 6AV2123-3GB32-0AW0 została wykonana z tworzywa a jej wymiary wynoszą: 214x158x39mm, natomiast waga 0,78 kg. Wymiary otworu montażowego dla MTP700 6AV2123-3GB32-0AW0 to 198x142mm.
Konfiguracja HMI MTP Unified Basic Siemens odbywa się za pomocą WINCC UNIFIED BASIC V18 Update 3 lub nowszego. HMI dysponuje oprogramowaniem, open-source.
| Komunikacja |
| Komunikacja | USB Profinet |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 39 |
| Szerokość (mm) | 214 |
| Wysokość (mm) | 158 |
| Waga (kg) | 0,78 |
| Otwór montażowy (mm) | 198 x 142 |
| Zasilanie |
| Napięcie zasilania (VDC) | 19,2...28,8 |
| Pobór prądu (A) | 0,2 |
| Moc (W) | 5,5 |
| Ogólne |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 65 |
| Ilość kolorów | 16000000 |
| Podświetlenie | LED |
| Żywotność (h) | 20000 |
