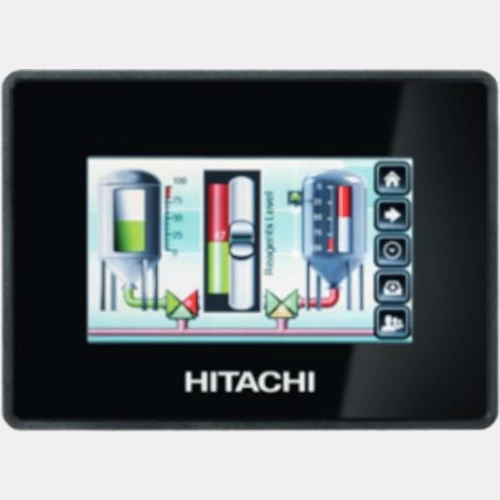

Panel operatorski 7" EH-TPS07 Hitachi
Panel HMI EH-TPS07 z serii EH-TPS producenta Hitachi o przekątnej ekranu 7" z dotykową rezystancyjną matrycą TFT z podświetleniem LED o rozdzielczości 800x480 pix. Panel operatorski posiada 64 000 kolorów o jasności 200 Cd/m2. HMI EH-TPS07 dysponuje pamięcią aplikacji 60 MB, 512 MB pamięci RAM oraz 4 GB Flash. Szybkość oraz płynność przemieszczania się pomiędzy aplikacjami zapewnia procesor ARM Cortex A8 1GHz. Ponadto panel HMI EH-TPS został wyposażony w liczne porty komunikacyjne, takie jak: Ethernet 10/100Mb, RS422, RS485, RS232, a także wejście USB oraz zegar czasu rzeczywistego. EH-TPS07 Hitachi ma wbudowane liczne funkcje, m.in. tworzenie receptur, alarmy, lista zdarzeń historycznych, obsługę wielojęzyczną, grafikę wektorową a także możliwość zmiany czcionki. Panel operatorski HMI EH-TPS Hitachi zasilany jest napięciem 24V DC i pobiera prąd w wysokości 0,3 A. Wykonany został z wysokiej jakości materiału o stopniu ochrony IP66 od frontu oraz IP20 obudowy tylnej. Zaprojektowany w wymiarach 187 x 147 x 34 mm i wadze 0,6 kg z możliwością pracy w temperaturze od 0...50 stopni Celsjusza. Natomiast wycięcie montażowe wynosi 176x136 mm. Panel HMI EH-TPS Hitachi programowany jest za pomocą narzędzia HiMobile Studio.
| Komunikacja |
| Komunikacja | Ethernet RS232 USB RS422 RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 34 |
| Szerokość (mm) | 187 |
| Wysokość (mm) | 147 |
| Waga (kg) | 0,6 |
| Otwór montażowy (mm) | 176x136 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,3 |
| Ogólne |
| Pamięć RAM (MB) | 512 |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 66 |
| Procesor (MHz) | 1000 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual EH-TPS07 |
