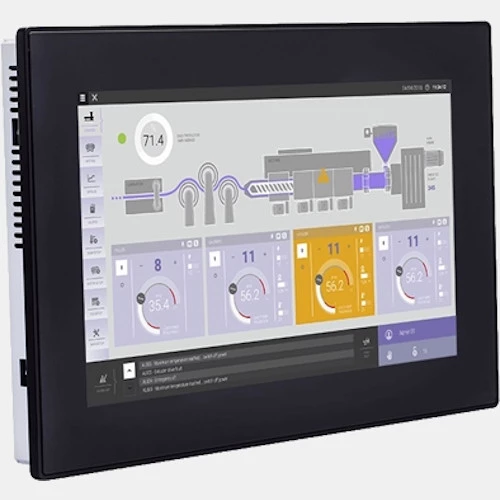

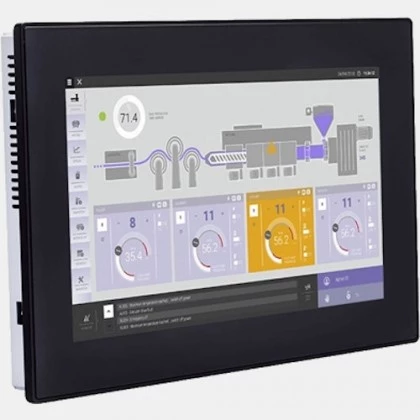

Panel HMI 7" HMX700
Panel HMI HMx707 Panasonic wyposażony w wyświetlacz TFT 16:9 o przekątnej 7". Rozdzielczość wynosi 800x480 px, zaś podświetlenie LED o jasności 500cd/m2. Panel HMI Panasonic HMX700 zasilany jest napięciem 10...32 VDC. Płyną pracę HMI zapewnia wydajny procesor ARM Cortex-A9 dual core 800MHz. Dotykowy panel operatorski HMx707 dysponuje portem szeregowym RS232, RS485, RS422, 2x USB typ-A, slotem kar SD oraz 3 portami Ethernet. Producent podaje 16M jako liczbę wyświetlanych kolorów. Panele HMI XMx707 zostały wyposażone w 4GB pamięci Flash oraz 1 GB pamięci RAM. Systems operacyjnych paneli dotykowych HMX to Linux RT. Panele HMI Panasonic z serii HMX700 cechują się szybkim startem <10 sekund. Panel operatorski HMx707 może pracować w zakresie temperatur -20...60 stopni C. Model ten charakteryzuje się stopnie ochrony od frontu IP66 i od tyłu IP20. HMi HMx707 posiada wymiary: 147 x 187 x 55mm, jego waga wynosi 1,3 kg. Wymiary otworu montażowego dla panelu HMI HMx700 7" to: 136x176mm.
| Komunikacja |
| Komunikacja |
USB RS485 RS232 Gniazdo SD RS422 Ethernet |
| Typ modułu |
| Rodzaj modułu |
Panel operatorski |
| Wymiary i waga |
| Głębokość (mm) |
55 |
| Szerokość (mm) |
187 |
| Wysokość (mm) |
147 |
| Waga (kg) |
1,3 |
| Otwór montażowy (mm) |
176x136 |
| Przekątna (") |
7 |
| Zasilanie |
| Napięcie zasilania (VDC) |
10...32 |
| Pobór prądu (A) |
0,6 |
| Ogólne |
| Rozdzielczość (pix) |
800x480 |
| Ilość kolorów |
16 M |
| Jasność (cd/m2) |
500 |
| Podświetlenie |
LED |
| Zegar czasu rzeczywistego RTC |
Tak |
