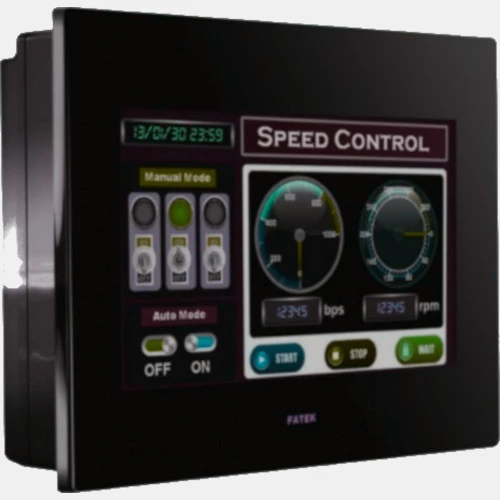

Panel HMI 7” P5070SB Fatek
Najnowszy Interfejs HMI P5070SB cenionego producenta Fatek zasilany napięciem 24V DC i pobiera moc w wysokości 12,48W. Panel został wyposażony w 7” dotykowy ekran TFT LCD o rozdzielczości 800x480 pikseli. Żywotność podświetlenia LED sięga do 30 000 godzin, natomiast ilość kolorów producent podaje na 16,7 M. Płynne poruszanie się między aplikacjami zapewnia szybki 32 bitowy procesor RISC Cortex 600MHz. Panel operatorski HMI P5 Fatek dysponuje pamięcią flash 256 MB oraz 128 MB pamięci RAM, co więcej obsługuje drukarki. Ponadto P5070SB ma wbudowane liczne porty komunikacyjne tj.: RS232, RS485, RS422/RS485, zegar czasu rzeczywistego RTC, USB oraz mini USB. Wyposażony został również w funkcje pasywnego chłodzenia, za pomocą otworów wentylacyjnych umieszczonych w panelu. Kluczowym elementem panelu HMI P5070SB jest to, iż jest on odporny na wibracje. Równie istotną informacją jest to, że ma on możliwość zamontowania sterownika PLC. HMI P5 Fatek zaprojektowany jest do pracy w temperaturze oscylującej w przedziale 0...50 stopni Celsjusza. Obudowa panelu P5070SB została wykonana z najwyższej jakości PCV o stopniu ochrony IP65 od frontu oraz IP20 obudowy tylnej. Fatek HMI posiada wymiary 139 x 184 x 35 mm. Waga urządzenia wynosi zaledwie 0,48 kg. Do panelu HMI P5 P5070SB dedykowane jest darmowe oprogramowanie Freeware FvDesigner V1.5.81 lub nowsze do pobrania ze strony producenta.
| Komunikacja |
| Komunikacja | RS232 USB RS422 RS485 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

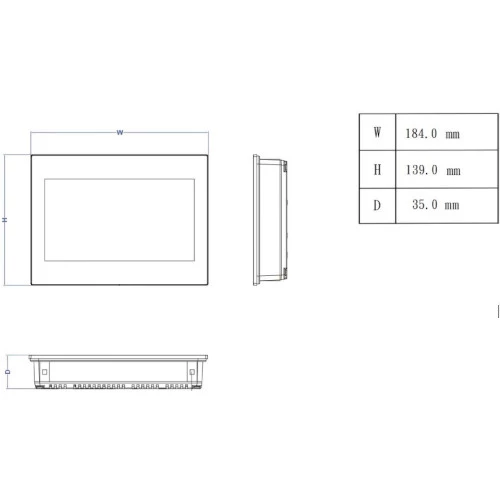

| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 35 |
| Szerokość (mm) | 184 |
| Wysokość (mm) | 139 |
| Waga (kg) | 0,63 |
| Otwór montażowy (mm) | 130x175 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 256 |
| Procesor (MHz) | 600 |
| Żywotność (h) | 3000 |
| Zegar czasu rzeczywistego RTC | Tak |
 | Manual P5070SB |
