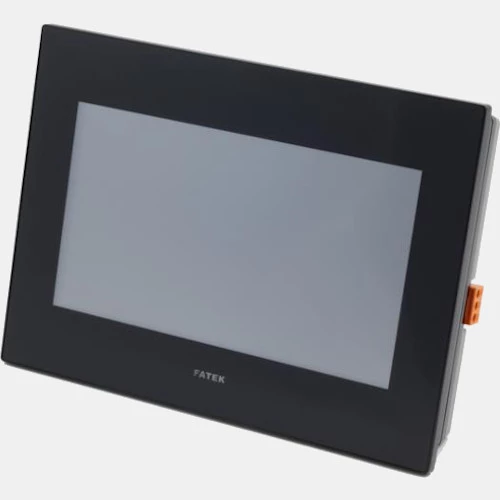

Panel HMI 7” P5070ZA Fatek
Najnowszy Interfejs HMI P5070ZA cenionego producenta Fatek zasilany napięciem 24V DC o poborze prądu 0,42 A. Został wyposażony w 7” dotykowy ekran TFT LCD o rozdzielczości 800x480 pikseli. Żywotność podświetlenia LED sięga do 30 000 godzin, natomiast ilość kolorów producent podaje na 16,7 M. Płynne poruszanie się między aplikacjami zapewnia szybki 32 bitowy procesor RISC Cortex A-8 600MHz. Panel operatorski HMI P5 Fatek dysponuje pamięcią flash 256 MB oraz 128 MB pamięci RAM, co więcej obsługuje drukarki. Ponadto P5070ZA ma wbudowane liczne porty komunikacyjne tj.: RS232, RS485, RS422/RS485,Ethernet, zegar czasu rzeczywistego RTC, USB oraz mini USB, slot kart SD, wyjście Audio. Wyposażony został również w funkcje pasywnego chłodzenia, za pomocą otworów wentylacyjnych umieszczonych w panelu. Kluczowym elementem panelu HMI P5070ZA jest to, iż jest on odporny na wibracje. Równie istotną informacją jest to, że ma on możliwość zamontowania sterownika PLC do wielkości HB1-40. HMI P5 Fatek zaprojektowany jest do pracy w temperaturze oscylującej w przedziale 0...50 stopni Celsjusza. Obudowa panelu P5070ZA została wykonana z najwyższej jakości PCV o stopniu ochrony IP65 od frontu oraz IP20 obudowy tylnej. Fatek HMI posiada wymiary 147 x 201 x 38,3 mm. Waga urządzenia wynosi zaledwie 0,63 kg. Do panelu HMI P5 P5070ZA dedykowane jest darmowe oprogramowanie Freeware FvDesign do pobrania ze strony producenta.
| Komunikacja |
| Komunikacja | Audio-Out RS232 Ethernet USB RJ45 RS422 RS485 Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 38,3 |
| Szerokość (mm) | 201 |
| Wysokość (mm) | 147 |
| Waga (kg) | 0,63 |
| Otwór montażowy (mm) | 191x137,5 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,42 |
| Ogólne |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 65 |
| Pamięć (MB) | 256 |
| Procesor (MHz) | 600 |
| Żywotność (h) | 3000 |
| Zegar czasu rzeczywistego RTC | Tak |
