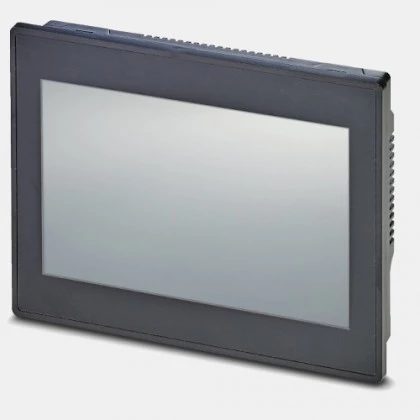

Panel HMI 7” BTP 2070W Phoenixcontact
Panel operatorski HMI BTP 2070W producenta Phoenixcontact o numerze zamówieniowym 1046666 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 7" i rozdzielczości 800x480 pix. W tym urządzeniu została zastosowana technologia dotykowa analogowo-rezystywna. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 25000 h i jasności 350 cd/m2. Panel dotykowy 1046666 Phoenixcontact pracuje w oparciu o system operacyjny Windows/Embedded Compact 7 i dynamiczny procesor Arm, Cortex -A7,528 MHz i.MX6 UL. Panel HMI Phoenixcontact BTP 2070W umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact 1046666 jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet czy też gniazdo USB. HMI BTP 2070W wykonany został z tworzywa sztucznego o wymiarach płyty czołowej 186 x 138 x 5 mm i wadze 0,400kg. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact 1046666 wynosi 175 x 127 x 31 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja BTP 2070W odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet RJ45 USB |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 5 |
| Szerokość (mm) | 186 |
| Wysokość (mm) | 138 |
| Waga (kg) | 0,400 |
| Otwór montażowy (mm) | 175x127x31 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,4 |
| Ogólne |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 512 |
| Procesor (MHz) | 528 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 350 |
| Podświetlenie | LED |
| Żywotność (h) | 25000 |
| Zegar czasu rzeczywistego RTC | Nie |
