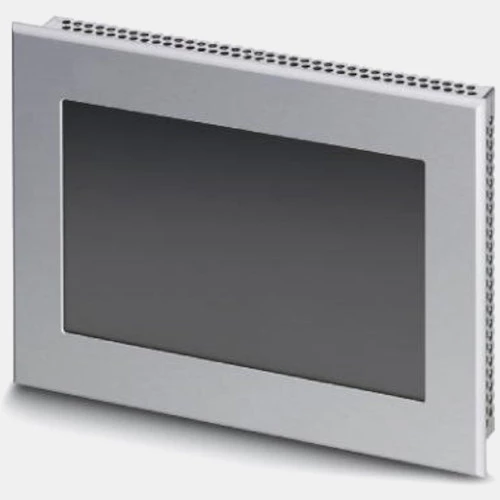

Panel HMI 7” WP-4070-WXPS Phoenixcontact
Panel operatorski HMI WP-4070-WXPS producenta Phoenixcontact o numerze zamówieniowym 1148683 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 7" i rozdzielczości 1280x800 pix. W tym urządzeniu została zastosowana technologia dotykowa PCAP. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 5000 h i jasności 500 cd/m2. Panel dotykowy WP 4070-WXPS Phoenixcontact pracuje w oparciu o system operacyjny Yocto/Linux i dynamiczny procesor Arm® Cortex®-A53, 4x 1,2 GHz . Panel HMI 1148693 Phoenixcontact umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact WP4070-WXPS jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet, USB, zegar czasu rzeczywistego oraz slot na karty SD. HMI wykonany został z aluminium o wymiarach płyty czołowej 147 x 186 x 6 mm i wadze 0,76. Natomiast otwór montażowy dla panelu operatorskiego Phoenixcontact WP 4070-WXPS wynosi 136 x 175 x 45 mm. Producent przystosował panel HMI do pracy w temperaturze 0...50°C. Konfiguracja WP-4070-WXPS odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet USB RJ45 Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 6 |
| Szerokość (mm) | 186 |
| Wysokość (mm) | 147 |
| Waga (kg) | 0,76 |
| Otwór montażowy (mm) | 136x175x45 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,4 |
| Ogólne |
| Rozdzielczość (pix) | 1280x800 |
| Temperatura pracy (°C) | 0...50 |
| Stopień ochrony IP | 20 65 |
| Pamięć (MB) | 1000 |
| Procesor (MHz) | 1200 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 500 |
| Podświetlenie | LED |
| Żywotność (h) | 5000 |
| Zegar czasu rzeczywistego RTC | Tak |
