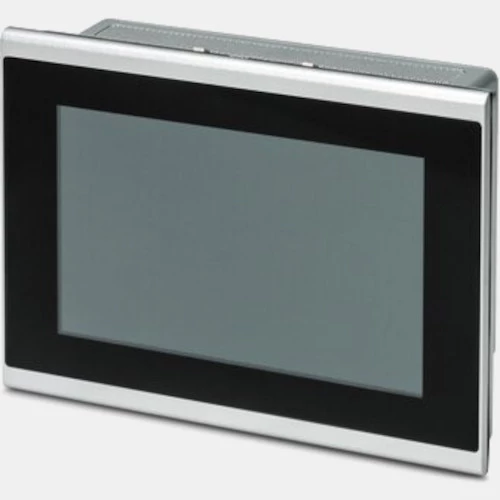

Panel HMI 7” WP-6070-WVPS Phoenixcontact
Panel operatorski HMI WP-6070-WVPS producenta Phoenixcontact o numerze zamówieniowym 1290800 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT o przekątnej ekranu 7" i rozdzielczości 800x480 pix. W tym urządzeniu została zastosowana technologia dotykowa PCAP. Ponadto dysponuje bogatą ilością kolorów 16,7 wraz z podświetleniem LED o żywotności do 5000 h i jasności 500 cd/m2. Panel dotykowy 1290800 Phoenixcontact pracuje w oparciu o system operacyjny Yocto/Linux i dynamiczny procesor Arm® Cortex®-A53, 4x 1,2 GHz. Panel HMI Phoenixcontact umożliwia stworzenie wizualizacji autorskich aplikacji JavaScript. Kluczowym atutem HMI Phoenixcontact WP 6070-WVPS jest fakt, że urządzenie ma wbudowaną przeglądarkę HTML5. Producent zastosował w urządzeniu szereg funkcjonalności takich jak: port Ethernet, USB, zegar czasu rzeczywistego oraz slot na karty SD. HMI 1290800 wykonany został z aluminium o wymiarach płyty czołowej 146 x 202 x 51 mm i wadze 1 kg. Natomiast otwór montażowy dla panelu operatorskiego WP 6070-WVPS Phoenixcontact wynosi 139 x 195 mm. Producent przystosował panel HMI do pracy w temperaturze -20...50°C. Konfiguracja WP-6070-WVPS odbywa się za pomocą narzędzia Qt WebBrowser.
| Komunikacja |
| Komunikacja | Ethernet USB RJ45 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Przekątna ekranu ( '' ) | 7 |
| Głębokość (mm) | 51 |
| Szerokość (mm) | 202 |
| Wysokość (mm) | 146 |
| Waga (kg) | 1 |
| Otwór montażowy (mm) | 139x195 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Rozdzielczość (pix) | 800x480 |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 20 66 |
| Pamięć (MB) | 1000 |
| Procesor (MHz) | 1600 |
| Ilość kolorów | 16,7 |
| Jasność (cd/m2) | 500 |
| Podświetlenie | LED |
| Żywotność (h) | 5000 |
| Zegar czasu rzeczywistego RTC | Nie |
