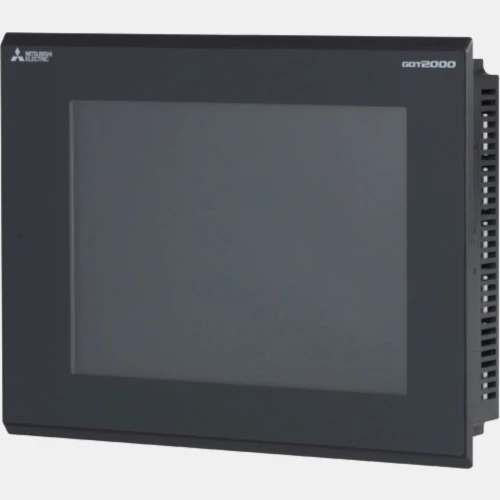

Panel HMI 8,4” GT2308-VTBA Mitsubishi Electric GT20
Panel operatorski HMI GT2308-VTBA producenta Mitsubishi Electric pochodzący z serii GOT2000 zasilany jest napięciem 230V AC. HMI został wyposażony w dotykową matrycę TFT LCD o przekątnej ekranu 8,4” w wymiarach ekranu 170,9x128,2 mm i rozdzielczości 640x480 pix. Ponadto panel HMI GOT2000 Mitsubishi dysponuje podświetleniem LED z bogatą ilością kolorów 65k. Panel dotykowy GT2308-VTBA został wyposażony port Ethernet, RS232, RS422/RS485, USB oraz gniazdo na karty SD. GT2308-VTBA Mitsubishi wyposażony w pamięć 9 MB posiada możliwość tworzenia kopii, przywracania programu PLC, a także jego monitorowanie. HMI Mitsubishi Electric wykonany został w obudowie o stopniu ochrony IP67 od frontu i wymiarach 194 x 241 x 52 mm i wadze 1,5 kg. Panel operatorski GT20 z powodzeniem sprawdza się w pracy w temperaturze od 0...55°C. Konfiguracja GT2708-VTBD odbywa się za pomocą oprogramowania MELSOFT GT SoftGOT2000.
W przypadku panelu operatorskiego HMI GT2308-VTBA producent zaleca stosowanie następujących akcesoriów:
- interfejs szeregowy GT01-RS4-M,
- karta pamięci L1MEM-4GBSD,
- folia ochronna GT25-08PSCC-UC,
- osłona przeciwolejowa GT20-08PC0,
- bateria GT11-50BAT.
Komunikacja |
Komunikacja |
Ethernet RS232 RS422 USB Gniazdo SD RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
8,4 |
Głębokość (mm) |
52 |
Szerokość (mm) |
241 |
Wysokość (mm) |
194 |
Waga (kg) |
1,5 |
Zasilanie |
Napięcie zasilania (VAC) |
230 |
Ogólne |
Rozdzielczość (pix) |
640x480 |
Temperatura pracy (°C) |
0...55 |
Stopień ochrony IP |
67 |
Pamięć (MB) |
9 |
Ilość kolorów |
65 |
Podświetlenie |
LED |
