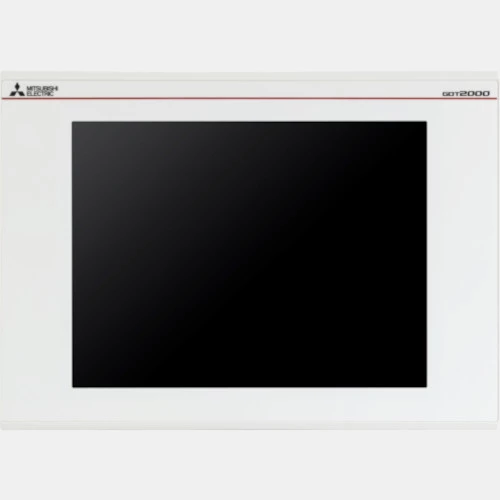

Panel HMI 8,4” GT2508-VTWD Mitsubishi Electric GT20
Panel operatorski HMI GT2508-VTWD producenta Mitsubishi Electric pochodzący z serii GOT2000 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT LCD o przekątnej ekranu 8,4” w wymiarach ekranu 170,9x128,2 mm i rozdzielczości 640x480 pix. Ponadto panel HMI GOT2000 Mitsubishi dysponuje podświetleniem LED z bogatą ilością kolorów 65k. Panel dotykowy GT2508-VTWD został wyposażony port Ethernet, RS232, RS422/RS485, USB oraz gniazdo na karty SD. GT2508-VTWD Mitsubishi wyposażony w pamięć 80 MB posiada możliwość tworzenia kopii, przywracania programu PLC, a także jego monitorowanie. HMI Mitsubishi Electric wykonany został w obudowie o stopniu ochrony IP67 od frontu i wymiarach 194 x 241 x 56 mm i wadze 1,5 kg. Panel operatorski GT20 z powodzeniem sprawdza się w pracy w temperaturze od 0...55°C. Konfiguracja GT2508-VTWD GOT20 odbywa się za pomocą oprogramowania MELSOFT GT SoftGOT2000.
W przypadku panelu operatorskiego HMI GT2508-VTWD producent zaleca stosowanie następujących akcesoriów:
- MELSEC Q bus - GT15-75QBUSL
- interfejs szeregowy - GT15-RS2-9P
- CC-link - GT15-J61BT13
- CC-link IE - GT15-J71GP23-SX
- CC-link IE Field - GT15-J71GF13-T2
- MELSECNET/H/10 - GT15-J71LP23-25
- jednostka opcjonalna Ethernet - GT25-J71E71-100
- drukarka - GT15-PRN
- WLAN - GT25-WLAN
- adapter sieci obiektowej - GT25-FNADP
- karta pamięci - L1MEM-4GBSD
- adapter interfejsów- GT15-DI0
- folia ochronna - GT25-08PSCC
- osłona przeciwolejowa - GT20-08PC0
- bateria - GT11-50BAT.
Komunikacja |
Komunikacja | Ethernet RS232 RS422 USB RS485 Gniazdo SD |
Typ modułu |
Rodzaj modułu | Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) | 8,4 |
Głębokość (mm) | 56 |
Szerokość (mm) | 241 |
Wysokość (mm) | 194 |
Waga (kg) | 1,5 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Ogólne |
Rozdzielczość (pix) | 640x480 |
Temperatura pracy (°C) | 0...55 |
Stopień ochrony IP | 67 |
Pamięć (MB) | 80 |
Ilość kolorów | 65 |
Podświetlenie | LED |
| Manual GT2508-VTWD |
