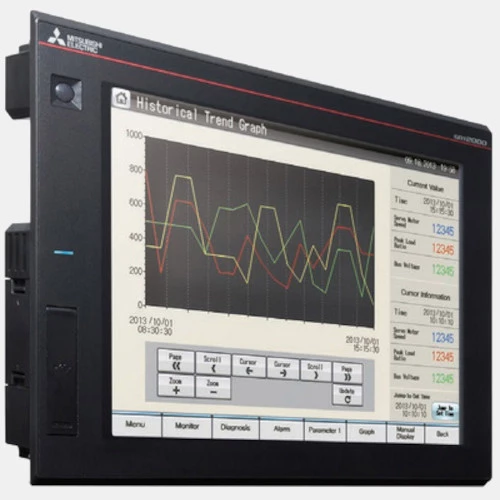

Panel HMI 8,4” GT2708-VTBD Mitsubishi Electric GT20
Panel operatorski HMI GT2708-VTBD producenta Mitsubishi Electric pochodzący z serii GOT2000 zasilany jest napięciem 24V DC. HMI został wyposażony w dotykową matrycę TFT LCD o przekątnej ekranu 8,4” w wymiarach ekranu 170,9x128,2 mm i rozdzielczości 640x480 pix. Ponadto panel HMI GOT2000 Mitsubishi dysponuje podświetleniem LED z bogatą ilością kolorów 65k. Panel dotykowy GT2708-VTBD został wyposażony port Ethernet, RS232, RS422/RS485, USB oraz gniazdo na karty SD. GT2708-VTBD Mitsubishi wyposażony w pamięć 128 MB posiada możliwość tworzenia kopii, przywracania programu PLC, a także jego monitorowanie. HMI Mitsubishi Electric wykonany został w obudowie o stopniu ochrony IP67 od frontu i wymiarach 194 x 241 x 52 mm i wadze 1,5 kg. Panel operatorski GT20 z powodzeniem sprawdza się w pracy w temperaturze od 0...55°C. Konfiguracja GT2708-VTBD GOT20 odbywa się za pomocą oprogramowania MELSOFT GT SoftGOT2000.
W przypadku panelu operatorskiego HMI GT2708-VTBD producent zaleca stosowanie następujących akcesoriów:
- MELSEC Q bus - GT15-75QBUSL,
- interfejs szeregowy GT15-RS2-9P,
- CC-link - GT15-J61BT13,
- CC-link IE - GT15-J71GP23-SX,
- CC-link IE Field - GT15-J71GF13-T2,
- MELSECNET/H/10 - GT15-J71LP23-24,
- jednostka opcjonalna Ethernet - GT25-J71E71-100,
- drukarka - GT15-PRN,
- WLAN - GT25-WLAN,
- adapter sieci obiektowej - GT25-FNADP,
- interfejs Video - GT27-MMR-Z,
- karta pamięci GT05-MEM-128MC,
- adaptery interfejsów - GT15-DI0,
- folia ochronna GT25-08PSCC,
- osłona przeciwolejowa GT20-08PC0,
- osłona portu USB - GT25-05UCOV,
- bateria GT11-50BAT.
Komunikacja |
Komunikacja |
Ethernet RS232 RS422 USB RS485 Gniazdo SD |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
8,4 |
Głębokość (mm) |
52 |
Szerokość (mm) |
241 |
Wysokość (mm) |
194 |
Waga (kg) |
1,5 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Ogólne |
Rozdzielczość (pix) |
640x480 |
Temperatura pracy (°C) |
0...55 |
Stopień ochrony IP |
67 |
Pamięć (MB) |
128 |
Ilość kolorów |
65 |
Podświetlenie |
LED |
| Manual GT2708-VTBD |
