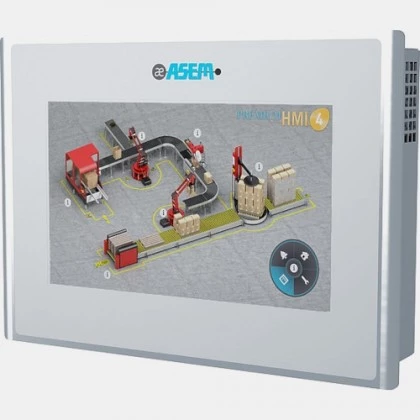

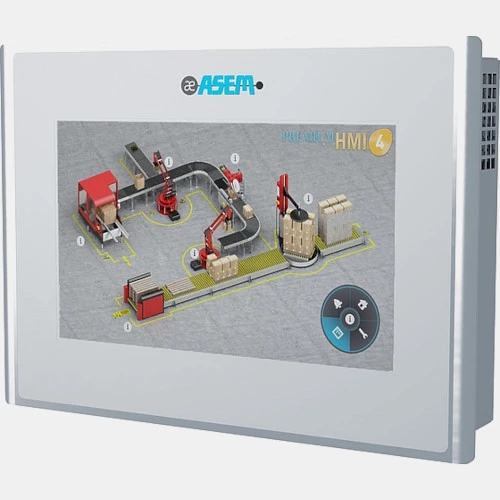

Panel HMI 8,4” HMI30-8-4 ASEM
Panel operatorski HMI30-8-4 marki ASEM zasilany jest napięciem 24V DC i pobiera prąd w wysokości 8 A. HMI30 ASEM został wyposażony w dotykowy ekran z 5-rdzeniową rezystancyjną matrycą TFT o przekątnej 8,4” oraz rozdzielczości 800x600 pikseli. Panel operatorski HMI30-8-4 posiada także podświetlenie LED z 256K kolorów o jasności 350cd/m2. Płynne oraz szybkie poruszanie się pomiędzy aplikacjami zapewnia wydajny procesor ARM Cortex A8, 1GHz. HMI30-8-4 ASEM w swoim wyposażeniu posiada port Ethernet, RS232, RS485, RS422, a także slot na karty SD oraz podwójne wejście USB. Co więcej panel HMI30 ASEM dysponuje pamięcią 256MB oraz 1GB pamięci RAM. Kluczowym elementem panelu HMI HMI30-8-4 jest fakt, że urządzenie może pracować w strefie zagrożonej wybuchem, tj. 22 wybuchem pyłów. Panel operatorski HMI30 ASEM przystosowany został do pracy w temperaturze 0...50°C. Obudowa panelu wykonana została z wysokiej jakości aluminium o stopniu ochrony IP66 od frontu. ASEM wykonał panel HMI30-8-4 w wymiarach 190 x 255 x 48,5 mm oraz wadze 1,4 kg.
Komunikacja |
Komunikacja |
Ethernet RS232 USB RS422 Gniazdo SD RS485 |
Typ modułu |
Rodzaj modułu |
Panel operatorski |
Wymiary i waga |
Przekątna ekranu ( '' ) |
8,4 |
Głębokość (mm) |
48,5 |
Szerokość (mm) |
255 |
Wysokość (mm) |
190 |
Waga (kg) |
1,4 |
Zasilanie |
Napięcie zasilania (VDC) |
24 |
Pobór prądu (A) |
8 |
Ogólne |
Pamięć RAM (MB) |
1000 |
Rozdzielczość (pix) |
800x600 |
Temperatura pracy (°C) |
0...50 |
Stopień ochrony IP |
66 |
Pamięć (MB) |
256 |
Procesor (MHz) |
1000 |
Ilość kolorów |
256K |
Jasność (cd/m2) |
350 |
