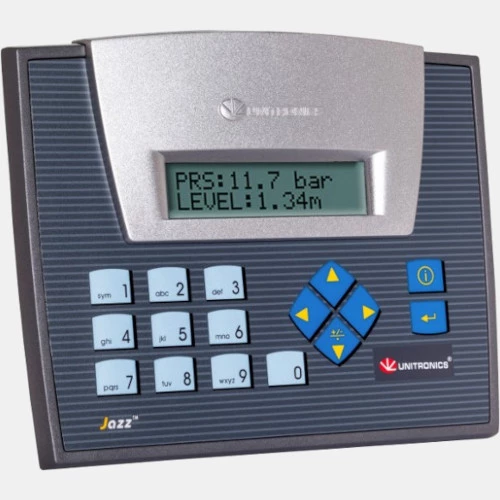

Panel HMI z PLC JZ10-11-UN20 Unitronics

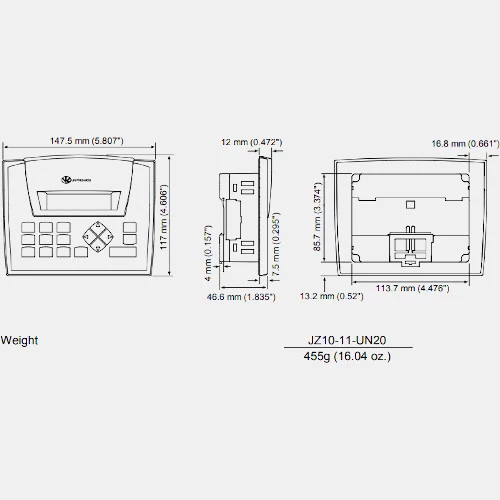

HMI JZ10-11-UN20 producenta Unitronics zasilany jest napięciem 24V DC. Tekstowy panel HMI został wyposażony w 9 wejść cyfrowych, w tym 1 szybkie 5 kHz, oraz 2 wejścia analogowe 0...10V i 1 wejście analogowe 0...20/4...20mA, 1 wejście PT100, 5 wyjść przekaźnikowych i 2 wyjścia tranzystorowe. Dysponuje dwoma portami RS-232 oraz RS-485. Pamięć aplikacji w tym modelu wynosi 24K, natomiast liczba zmiennych to odpowiednio: 256 cewek, 256 rejestrów, 64 timerów Panel HMI tekstowy STN LCD posiada wyświetlacz 2 liniowy oraz 16 funkcyjnych klawiszy ,w tym 10 z możliwością zaprojektowania etykiety. Płaski panel Unitronics Jazz JZ20-J został wyposażony w funkcję RTC . JZ10-11-UN20 Unitronics zaprojektowany jest w wymiarach 117 x 147, 5 x 46,6 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza.
| Komunikacja |
| Komunikacja | USB Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |
| Wymiary i waga |
| Głębokość (mm) | 46,8 |
| Szerokość (mm) | 295,9 |
| Wysokość (mm) | 228,8 |
| Waga (kg) | 1,45 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Pamięć RAM (MB) | 1000 |
| Rozdzielczość (pix) | 800x600 |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 65 |
 | Manual JZ10-11-UN20 |
