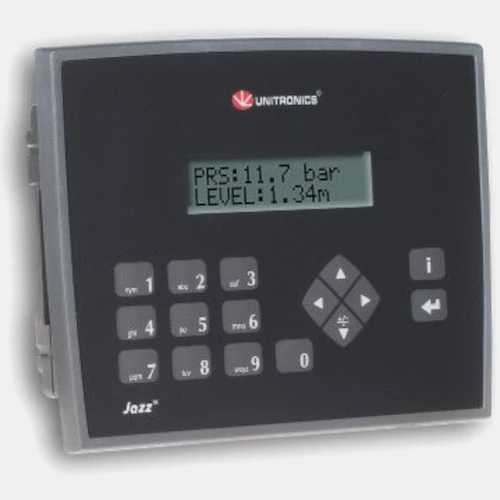

Panel HMI z PLC JZ20-J-R10 Unitronics
HMI JZ20-J-R10 producenta Unitronics serii Jazz-J zasilany jest napięciem 24V DC. Tekstowy panel HMI Unitronics Jazz został wyposażony w: 6 wejść cyfrowych w tym 2 szybkie 10 Hz, oraz 4 wyjścia przekaźnikowe. Dysponuje dwoma portami RS-232, RS485, a także wejściem USB umożliwiające programowanie HMI. Kluczowym atutem panelu Jazz-J jest podwójna pamięć na program. Pamięć aplikacji w tym modelu wynosi 48K, natomiast liczba zmiennych to odpowiednio: 256 cewek, 256 rejestrów, 64 timerów. Panel HMI tekstowy STN LCD posiada wyświetlacz 2 liniowy oraz 16 funkcyjnych klawiszy, w tym 10 z możliwością zaprojektowania etykiety. Płaski panel Unitronics Jazz JZ20-J został wyposażony w funkcję RTC. JZ20-J-R10 Unitronics zaprojektowany jest w wymiarach 117x 147,5 x 68,5 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia przekaźnikowe | 4 |
| Komunikacja |
| Komunikacja | USB Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

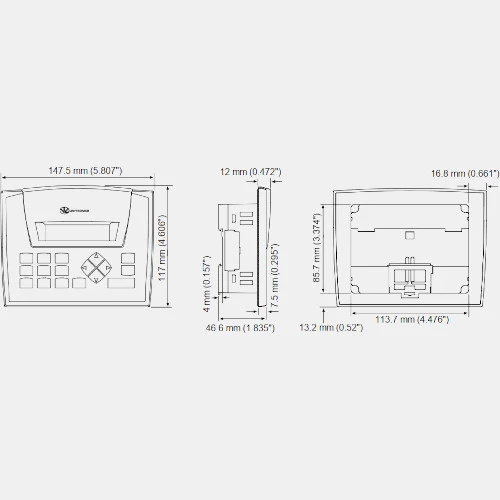

| Wymiary i waga |
| Głębokość (mm) | 46,6 |
| Szerokość (mm) | 147,5 |
| Wysokość (mm) | 117 |
| Waga (kg) | 1,45 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 65 |
 | Manual JZ20-J-R10 |
