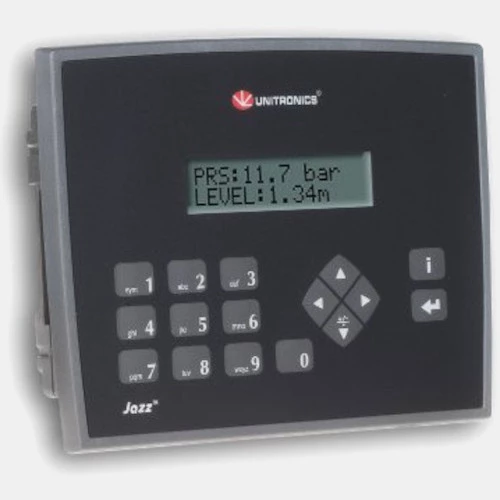

Panel HMI z PLC JZ20-J-T20HS Unitronics
HMI JZ20-J-T20HS producenta Unitronics serii Jazz-J zasilany jest napięciem 24V DC. Tekstowy panel HMI Unitronics Jazz został wyposażony w 6 wejść cyfrowych w tym 3 szybkie wejścia enkoderowe do 10 kHz, 2 analogowo-cyfrowe 0..10V, 2 wejścia analogowe 0...20/4...20mA oraz 10 wyjść tranzystorowych. Dysponuje dwoma portami RS-232, RS485, a także wejściem USB umożliwiające programowanie HMI. Kluczowym atutem panelu Jazz-J jest podwójna pamięć na program. Pamięć aplikacji w tym modelu wynosi 48K, natomiast liczba zmiennych to odpowiednio: 256 cewek, 256 rejestrów, 64 timerów. Panel HMI tekstowy STN LCD posiada wyświetlacz 2 liniowy oraz 16 funkcyjnych klawiszy, w tym 10 z możliwością zaprojektowania etykiety. Płaski panel Unitronics Jazz JZ20-J-T20HS został wyposażony w funkcję RTC. JZ20-J-T20HS Unitronics zaprojektowany jest w wymiarach 117x 147,5 x 68,5 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza.
Wejścia/Wyjścia |
Wejścia binarne | 6 |
Wyjścia tranzystorowe | 10 |
Wejścia analogowe | 2 |
Napięcie wejść analogowych (V) | 0...10 |
Prąd wyjść analogowych (mA) | 4...20 0...20 |
Komunikacja |
Komunikacja | USB Gniazdo SD |
Typ modułu |
Rodzaj modułu | Panel operatorski |

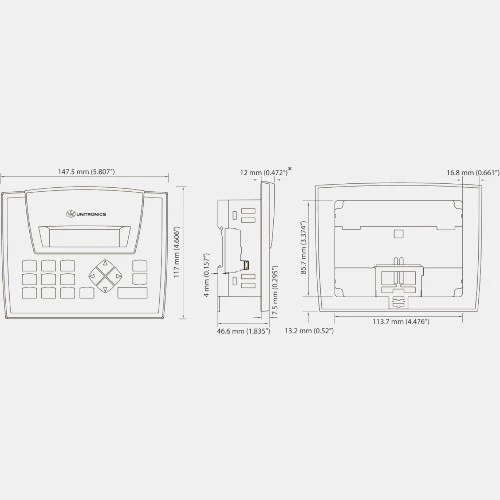

Wymiary i waga |
Głębokość (mm) | 46,6 |
Szerokość (mm) | 147,5 |
Wysokość (mm) | 117 |
Waga (kg) | 1,45 |
Zasilanie |
Napięcie zasilania (VDC) | 24 |
Ogólne |
Temperatura pracy (°C) | -20...50 |
Stopień ochrony IP | 65 |
| Manual JZ20-J-T20HS |
