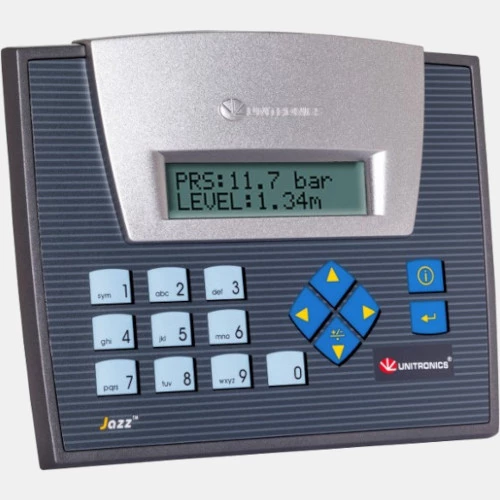

Panel HMI z PLC JZ20-T40 Unitronics
JZ20-T40 producenta Unitronics z serii Jazz zasilany jest napięciem 24V DC. Tekstowy panel HMI Unitronics Jazz został wyposażony w 16 wejść cyfrowych, w tym 2 szybkie 5 kHz, 2 analogowe/cyfrowe 0...10V, 2 analogowe 0...20/4...20mA oraz 20 wyjść tranzystorowych. Dysponuje dwoma portami RS-232, RS485, a także wejściem USB które umożliwia programowanie HMI. Pamięć aplikacji w tym modelu wynosi 48K, natomiast liczba zmiennych to odpowiednio: 256 cewek, 256 rejestrów, 64 timerów. Panel HMI tekstowy STN LCD posiada wyświetlacz 2 liniowy oraz 16 funkcyjnych klawiszy, w tym 10 z możliwością zaprojektowania etykiety. Płaski panel Unitronics Jazz JZ20-T40 został wyposażony w funkcję RTC. JZ20-T40 Jazz Unitronics zaprojektowany został w wymiarach 117x 147,5 x 68,5 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza.
| Wejścia/Wyjścia |
| Wejścia binarne | 16 |
| Wyjścia tranzystorowe | 20 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 0...20 |
| Komunikacja |
| Komunikacja | USB Gniazdo SD |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

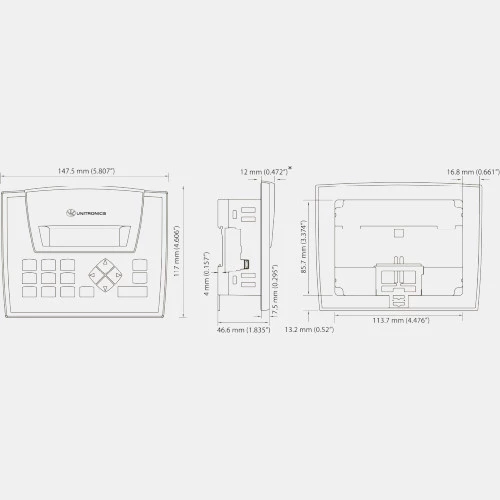

| Wymiary i waga |
| Głębokość (mm) | 46,6 |
| Szerokość (mm) | 147,5 |
| Wysokość (mm) | 117 |
| Waga (kg) | 1,45 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 65 |
 | Manual JZ20-T40 |
