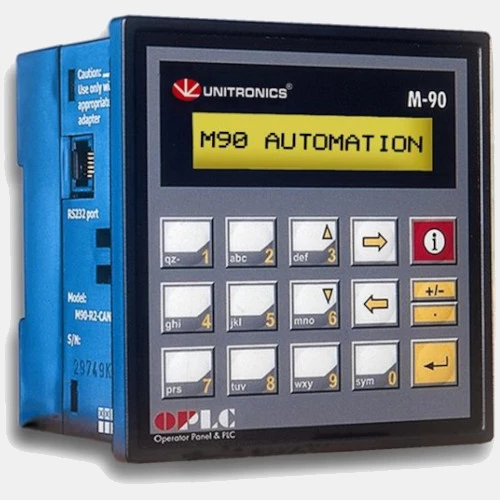

Panel HMI z PLC M90-19-B1A Unitronics
HMI M90-19-B1A producenta Unitronics serii M90 zasilany jest napięciem 24V DC. Panel tesktowy Unitronics Jazz został wyposażony w 10 wejść cyfrowych, w tym 1 szybkie 10 khz, 1 wejście analogowe 0...5/0...10V, 0...20/4...20mA, 6 wyjść przekaźnikowych oraz port RS232. Pamięć aplikacji w tym modelu wynosi 24K, natomiast liczba zmiennych to odpowiednio: 256 cewek, 256 rejestrów, 64 timerów. Panel HMI STN LCD posiada wyświetlacz 2 liniowy oraz 16 funkcyjnych klawiszy, w tym 10 z możliwością zaprojektowania etykiety. Płaski panel Unitronics Jazz M90-19-B1A został wyposażony w funkcję RTC. M90-19-B1A Unitronics zaprojektowany jest w wymiarach 96 x 96 x 64 mm z możliwością pracy w temperaturze od 0...50 stopni Celsjusza.
| Wejścia/Wyjścia |
| Wejścia binarne | 10 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 0...5 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | RS232 |
| Typ modułu |
| Rodzaj modułu | Panel operatorski |

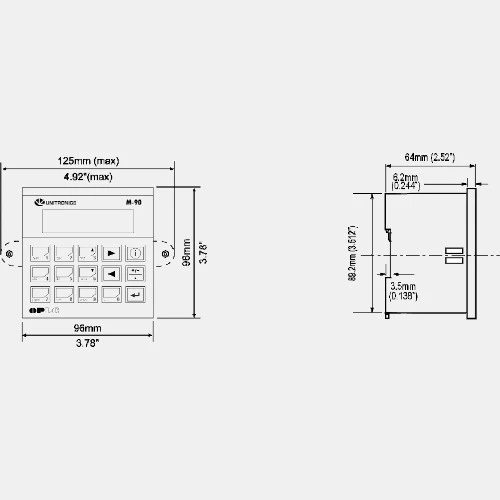

| Wymiary i waga |
| Głębokość (mm) | 64 |
| Szerokość (mm) | 96 |
| Wysokość (mm) | 96 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Temperatura pracy (°C) | -20...50 |
| Stopień ochrony IP | 65 |
 | Manual M90-19-B1A |
